Description
Specificatie:Model: MT10AIngangsspanningsbereik: 18 – 45VIngangsstroom: max 10AUitgangsspanningsbereik: 24-85V (standaard 57V)DC-DC-efficiëntie: 92%-97%MPPT-trackingefficiëntie: 99,5%Werktemperatuur: -20 ~ +60 °CAfmetingen: 123 x 70 x 50 mmGewicht: 300 g
Opmerkingen:1. De batterij slaat veel energie op. Zorg ervoor dat u de batterij niet kortsluit. Een 10A zekering is aangesloten op de accu.2. Deze controller is van het boost-type, dus de ingangsspanning moet lager zijn dan de uitgangsspanning!
Bediening:Verbindingsinstellingen: sluit eerst het fotovoltaïsche paneel aan en sluit vervolgens de batterij schakelen: kort indrukken om te schakelen naar weergave [uitgangsspanning] [uitgangsstroom]Stel de laadspanning in: druk lang om het nummer te laten knipperen, druk dan kort om aan te passen, +0,1V elke keer, of druk lang op +1V elke keer. Wacht tot het nummer stopt met knipperen om automatisch op te :E06 — Ingang hoogspanningsbeveiligingE08 — Ingang laagspanningsbeveiliging
Type accuspanning en instelwaarde:
| Batterijtype | Spanningstype | Tekenreeksnummer | Instellingswaarde laadspanning |
|---|---|---|---|
| Ternaire lithiumbatterij | 24V | 7S | 7*4.2=29.4V |
| 36V | 10S | 10*4.2=42V | |
| 48V | 13S | 13*4.2=54.6V | |
| 52V | 14S | 14*4.2=58.8V | |
| 60V | 16S | 16*4.2=67.2V | |
| 64V | 17S | 17*4.2=71.4V | |
| 72V | 20S | 20*4.2=84V | |
| Lithium-ijzerfosfaatbatterij | 24V | 8S | 8*3.6=28.8V |
| 36V | 12S | 12*3.6=43.2V | |
| 48V | 16S | 16*3.6=57.6V | |
| 60V | 20S | 20*3.6=72V | |
| 72V | 24S | 24*3.6=86.4V | |
| Loodzuur batterij | 24V | 2S | 2*13.8=27.6V |
| 36V | 3S | 3*13.8=41.4V | |
| 48V | 4S | 4*13.8=55.2V | |
| 60V | 5S | 5*13.8=69V | |
| 72V | 6S | 6*13.8=82.8V |

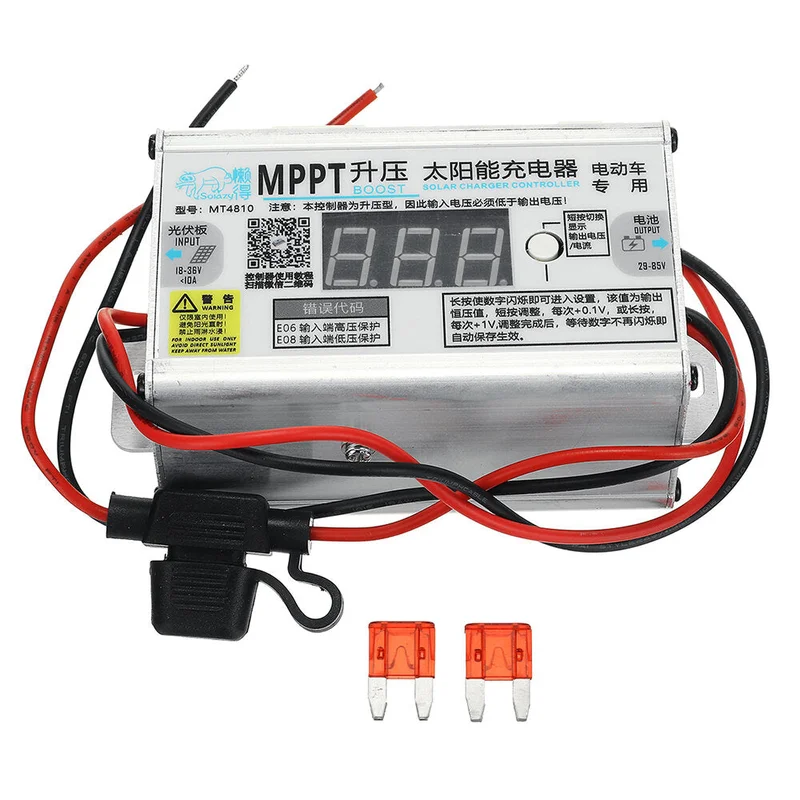

Pakket Inbegrepen:1 x Boost MPPT zonnecontroller voor 24V tot 72V batterijen
