Description
Kenmerken:
Deze kit bevat een MH-M18 Bluetooth-audiomodule, een HT6872-eindversterkerchip, een 3W-luidspreker en diverse componenten. Het is een doe-het-zelf kit die zelf gesoldeerd moet worden. Ondersteunt Bluetooth-weergave en audio-ingang via een audiokabel, met een LED-muziekspectrumweergave die meebeweegt met de muziek.
Specificaties:
Voedingsmodus: DC5V (bijvoorbeeld via een mobiele oplader of powerbank)
Eindversterkerchip: HT6872 (4,7 W klasse D eindversterker)
Audio-invoer: Bluetooth en audiokabel (twee invoermethoden naar keuze)
Hulpfunctie: spectrumfunctie (LED knippert)
Luidspreker: 4Ω/3W * 1
Afmetingen: 76 mm x 69 mm x 69 mm

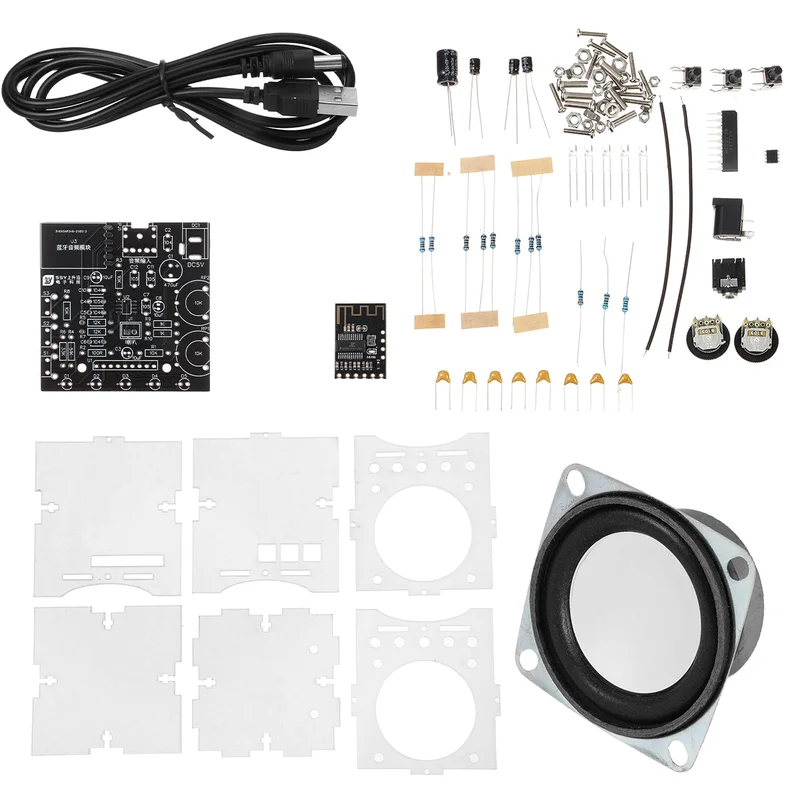

Pakketinhoud:
| Lijst met componenten voor Bluetooth luidsprekers | ||||
| 1 | 1/4W weerstand 10K | R1, R3, R8 | 3 | |
| 2 | 1/4W weerstand 100R | R2 | 1 | |
| 3 | 1/4W weerstand 51K | R4 | 1 | |
| 4 | 1/4W weerstand 12K | R5, R7 | 2 | |
| 5 | 1/4W weerstand 33K | R6 | 1 | |
| 6 | 1/4W weerstand 1K | R9, R10 | 2 | |
| 7 | Potentiometer 10K | RP1, RP2 | 2 | |
| 8 | Elektrolytische condensator 470uF/16V | C1 | 1 | |
| 9 | Elektrolytische condensator 10uF/25V | C3, C8, C9 | 3 | |
| 10 | Monolithische condensator 104 | C2, C5, C6, C10 | 4 | |
| 11 | Monolithische condensator 105 | C4, C7, C11, C12 | 4 | |
| 12 | 3 mm kleurrijke LED | D1, D2, D3, D4, D5 | 5 | |
| 13 | 2.1*5.5 mm voedingsconnector | DC1 | 1 | |
| 14 | 3F07 hoofdtelefoonaansluiting | PJ1 | 1 | |
| 15 | Zijvoetknop 6*6*9mm | S1, S2, S3 | 3 | |
| 16 | KA2284-chip | U1 | 1 | |
| 17 | HT6872-chip | U2 | 1 | |
| 18 | MH-M18 Bluetooth-audiomodule | U3 | 1 | |
| 19 | Luidsprekerkabel | J1 | 2 | |
| 20 | 2.1 netsnoer | DC1 | 1 | |
| 21 | 4Ω/3W luidspreker (met kabel) | J1 | 1 | |
| 22 | Printplaat | 1 | ||
| Behuizing | ||||
| 23 | Nieuwe versie van de behuizing voor kleine Bluetooth luidsprekers | 1 set | ||
| 24 | M3 moer | 8 | ||
| 25 | M3*10 schroef | 6 | ||
| 26 | M2 moer | 12 | ||
| 27 | M2*10 schroef | 12 |
