Description
Functies:
1. Ondersteuning voor CAN-bus voor toekomstige uitbreidingen.
2. Voorzien van een USB-C-interface voor afdrukken via USB.
3. Sterke compatibiliteit, ondersteunt Klipper en Marlin firmware.
4. Ontworpen om warmtegeleiding te minimaliseren, met thermistor ingangsbescherming.
5. Krachtige hoofdbesturingschip: ARM Cortex-M4, STM32F446, 180MHz.
6. Ondersteunt een breed scala aan stepper-drivers, inclusief STEP/DIR, UART en SPI-modus.
7. Meerdere DIY interfaces, inclusief 6 eindstop schakelaars, 2 filamentdetectie interfaces en 4 hotend heaters.
8. Uitstekende warmteafvoer met 6 PWM regelbare ventilatorpoorten en 3 niveaus van optionele ventilatorspanning.
Parameters:
| Afmetingen | 160 x 100 mm | Montagemaat | 150 x 90 mm |
| Microprocessor | ARM 32-bit Cortex-M4 CPU | Ingangsspanning | DC 24V |
| Motor driver | Inplugbare drivers | Firmware-ondersteuning | Marlin, Klipper |
| Ondersteuning voor rijmodus | SPI, UART, STEP/DIR | Motoraandrijver aansluitingen | MOTOR0, MOTOR1, MOTOR2-1, MOTOR2-2, MOTOR3, MOTOR4, MOTOR5, MOTOR6, MOTOR7 |
| Temperatuursensorinterfaces | TB, TTT2, T3 | Display-interfaces | TFT-touchscreen, LCD12864, LCD2004, enz. |
| PC-communicatie-interfaces | USB-C met configureerbare BAUD | Uitbreidingsinterfaces | Fil-DET, PWR-DET, PS-ON, BL Touch, enz. |
| Ondersteuning voor opdrachtbestandsindeling | G-code | Aanbevolen snij-/interfacesoftware | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
Tips:
- Bij gebruik van de normale STEP/DIR-modus met A4988 of DRV8825 drivers, verbind de jumpers voor RST en SLP voor normale werking.
- Gebruik geen andere methoden dan die in het diagram om de jumperverbinding te maken, dit kan het moederbord beschadigen.

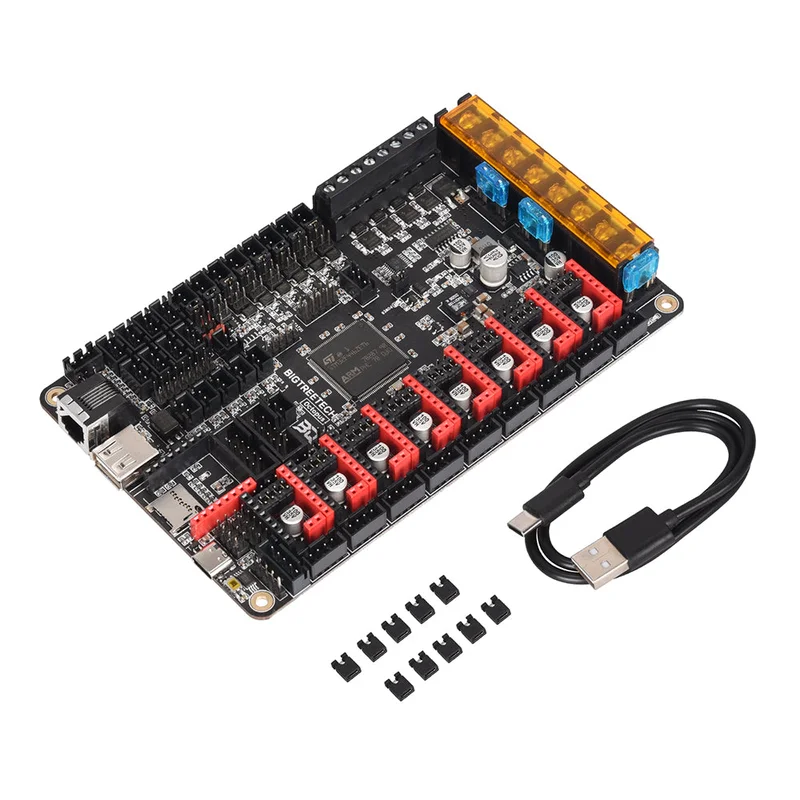

Pakket bevat:
