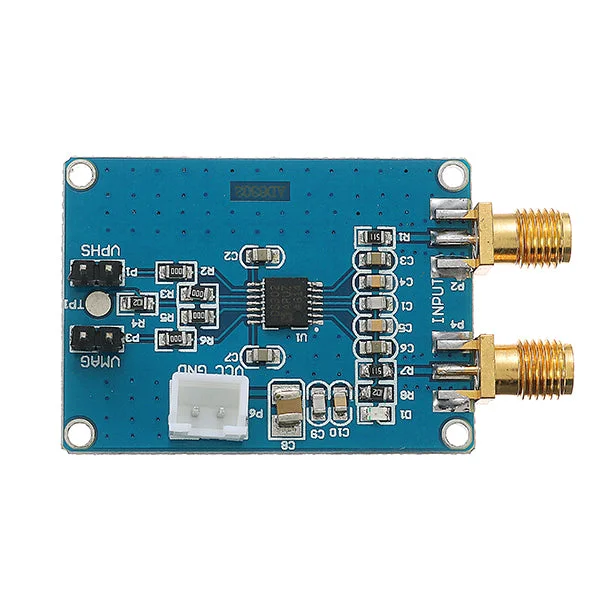

AD8302 amplitude fase meetmodule 5V 2.7GHz-Kwaliteitsgarantie

Description

Voorzien van:

• Maatregelen van Gain / Loss en Fase tot 2,7 GHz
• Dual Demodulating Log Amps en fasemetingen
• Invoerbereik van -60 dBm tot 0 dBm in een 50 ohm systeem
• Accurate gain meting schaal (30 mV / dB)
• Typische nonlineariteit < 0,5 dB
• Accurate fase meting schaal (10 mV / Graad)
• Typische nonlineariteit: < 1 Graad
• Meet- / Controller- / Niveau Vergelijkende Modes
• Werkt met voedingsspanning van 2,7 V tot 5,5 V
• Stabiele 1.8 V referentiespanning uitgang
• Kleine signaal envelop bandbreedte van gelijkstroom tot 30 MHz
• PCB formaat: 42mm x 30.5mm
• Werkspanning: 5V

Toepassing:

• RF / IF PA Linearisatie
• Precieze RF Power Control
• Monitoring en diagnose van externe systemen
• Retourverlies / VSWR-metingen
• Log ratio functie voor AC signalen

Pakket inbegrepen:

• 1 x AD8302 amplitude fase meetmodule
