8-Kanaals relaismodule met optocoupler-isolatie voor Raspberry Pi en Jetson Nano-Kwaliteitsgarantie

Description

Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenCode: Klik hier om te openen

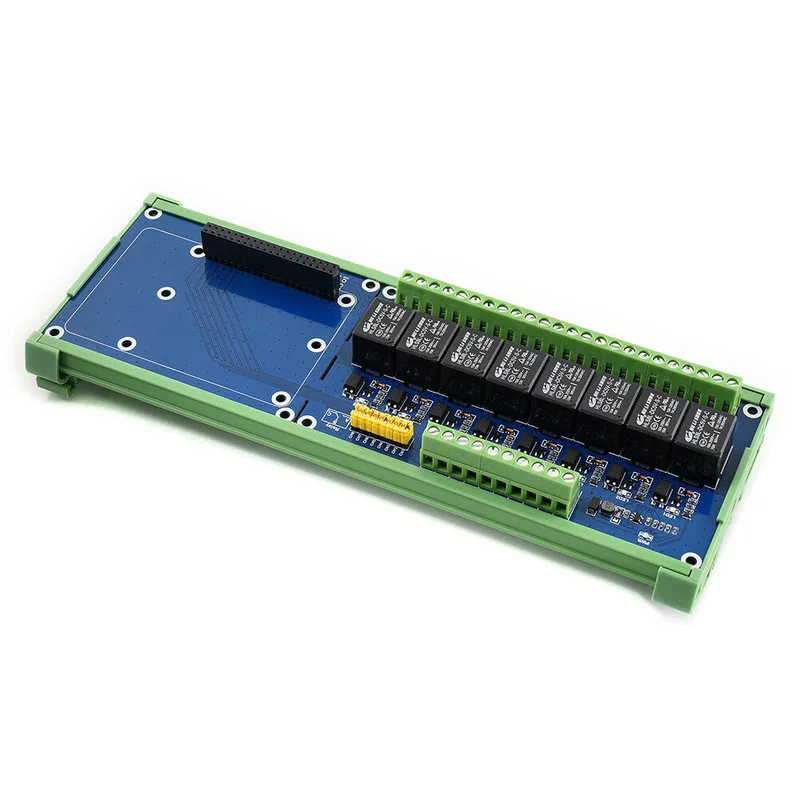

Overzicht:Deze relaismodule is een uitbreidingskaart met 8 relaiskanalen, waarmee je Raspberry Pi of Jetson Nano hoogspanningsapparaten kunt bedienen.
Kenmerken:

• Standaard 40PIN GPIO uitbreidingskop, compatibel met Raspberry Pi en Jetson Nano
• Hoogwaardige relais, belastbaar tot 5A bij 250V AC of 5A bij 30V DC
• Fotokoppeling isolatie om interferentie van hoogspanningscircuits te voorkomen
• Standaard onderbehuizing voor railmontage
• Ingebouwde LED’s voor het aangeven van de relaisstatus
• Jumper voor selectie van relaisbesturingspinnen, voor gebruik met aangepaste pinnen
• Gereserveerde besturingsinterface voor gebruik met controllers zoals PLC

Specificaties:

• Voedingsspanning: 5V
• Trekkersignaal: 3.3V / 5V
• Relaiskanalen: 8
• Contactvorm: SPDT-NO, NC
• Gesloten stroom: 6mA (per kanaal)
• Connector: schroefklemmenblok
• Afmetingen: 232 × 72 mm
• Afmeting montagegat: 3,0 mm

Pakket bestaat uit:

• 1 x relaismodule
• 1 x railbehuizing
• 1 x schroevenpakket
