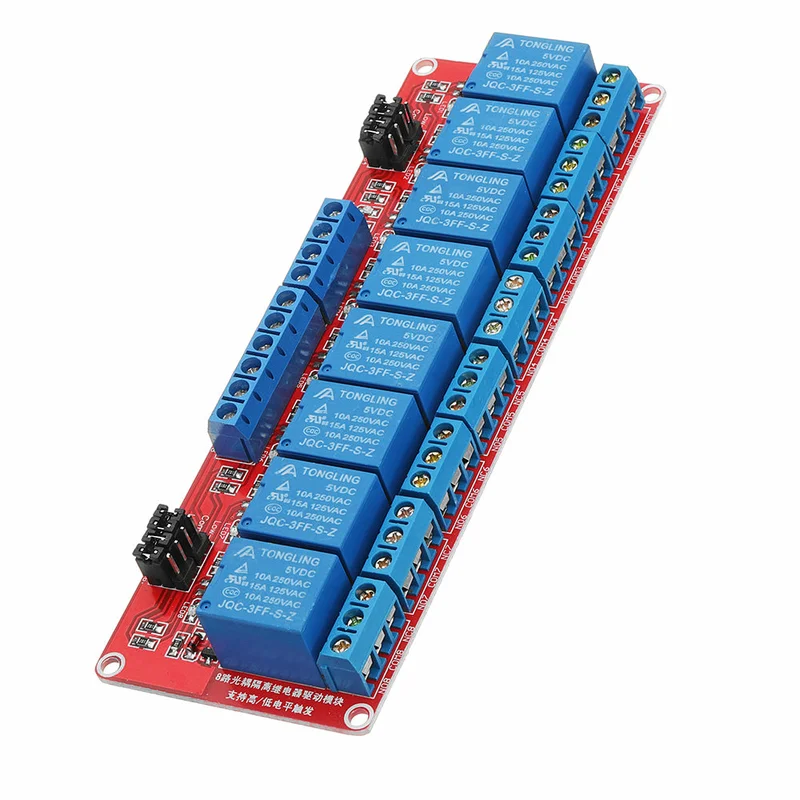

8-Kanaals optocoupler relaismodule 5V-Kwaliteitsgarantie

Description

Beschrijving:

Deze module maakt gebruik van hoogwaardige relais met normaal open interfaces.

Het is uitgerust met SMD optocoupler isolatie voor een stabiele werking en rijvermogen.

De module kan worden ingesteld op hoog of laag niveau via een jumper.

Het fout-tolerante ontwerp zorgt ervoor dat het relais niet werkt als de besturingslijn is onderbroken.

De module heeft een groene stroomindicator en een rode relaisstatusindicator.

Het ontwerp van de interfaces is gebruiksvriendelijk, met directe aansluitingen voor eenvoudige installatie.

Specificaties:

• Maximale belasting: AC 250V / 10A, DC 30V / 10A
• Stroom: 5mA
• Werkspanning: 5V
• Afmetingen module: 140 x 50 x 18,5 mm (L x B x H)
• Vier montagegaten met een diameter van 3,1 mm

Module interface:

• DC +: positieve voeding (VCC)
• DC -: negatieve voeding (GND)
• IN: kan een hoog of laag niveau bedienen van het relais

Relais uitgangen:

• NO: normaal open relaisinterface
• COM: gemeenschappelijke interface voor relais
• NC: normaal gesloten relaisinterface

Hoge en lage niveau opties:

• Laagniveau wanneer de jumper op de LOW pin is aangesloten
• Hoog niveau wanneer de jumper op de HIGH pin is aangesloten

Pakket bevat:

• 1 x 8-kanaals H / L niveau optocoupler relaismodule
