5X TMC2208 stappenmotor stuurprogramma MKS SGen-L 32-bits moederbord-Kwaliteitsgarantie

Description

Introductie van MKS-SGen L:

MKS-SGen L is een krachtig 3D-printer moederbord met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz. Dit zorgt voor een stabiele verwerkingskracht en maakt het een veelzijdig en voordelig moederbord.

Voordelen:

• Gebruik van een 32-bit Cortex-M3 LPC 1768 hoofdchip met een frequentie van 100 MHz, wat zorgt voor sterke rekenkracht en verbeterde prestaties.
• Bevat zowel een in-line driver socket als een externe driver-poort, compatibel met verschillende modi van diverse drivers (UART, SPI, etc.).
• Compatibel met verschillende stuurprogramma’s en speciale modi (zoals de UART-modus van de TMC2208 en de SPI-modus van de TMC2130), met speciale poortreserveringen voor eenvoudigere bedrading.
• Ondersteunt verschillende open-source firmware, waaronder smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Gebruik van een speciale power-chip voor ondersteuning van 12V-24V stroomingang.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten voor weergavebesturing.
• Ondersteunt verschillende LCD-schermen en MKS-touchscreens.

Parameters:

• Moederbordmodel: MKS-SGen L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor machinestructuren: XYZ / Kossel / Ultimaker / Corey, etc.

Over TMC2208:

TMC2208 is een enkele as stappenmotor driverchip met een ingebouwde aandrijfstroom van 1.4A en een piekstroom van 2A, met een spanningsbereik van 4.75V-36V en 256 microstappen.

De Silent-Step-Stick is een stappenmotoraandrijfbord voor 2-fase motoren, gebaseerd op Trinamic TMC 2100, TMC 2130 of TMC 2208. Het is hardware-compatibel met StepStick en Pololu A4988.

Extra functies van TMC2130:

• SPI-configuratie-interface (tot 4 MHz)
• Tot 256 native microstappen (zonder interpolatie)
• coolStep – stroomregeling voor energiebesparing
• stallGuard2 – sensorloze motorbelastingdetectie
• dcStep – belastingafhankelijke snelheidsregeling
• Automatische stealthChop en spreadCycle-omschakeling afhankelijk van snelheid

Extra functies van TMC2208:

• UART-configuratie-interface (9600 … 500k Baud)
• Tot 256 native microstappen (zonder interpolatie)
• stealthChop2 – snellere motorversnelling/vertraging dan stealthChop
• Automatische stealthChop en spreadCycle-omschakeling afhankelijk van snelheid

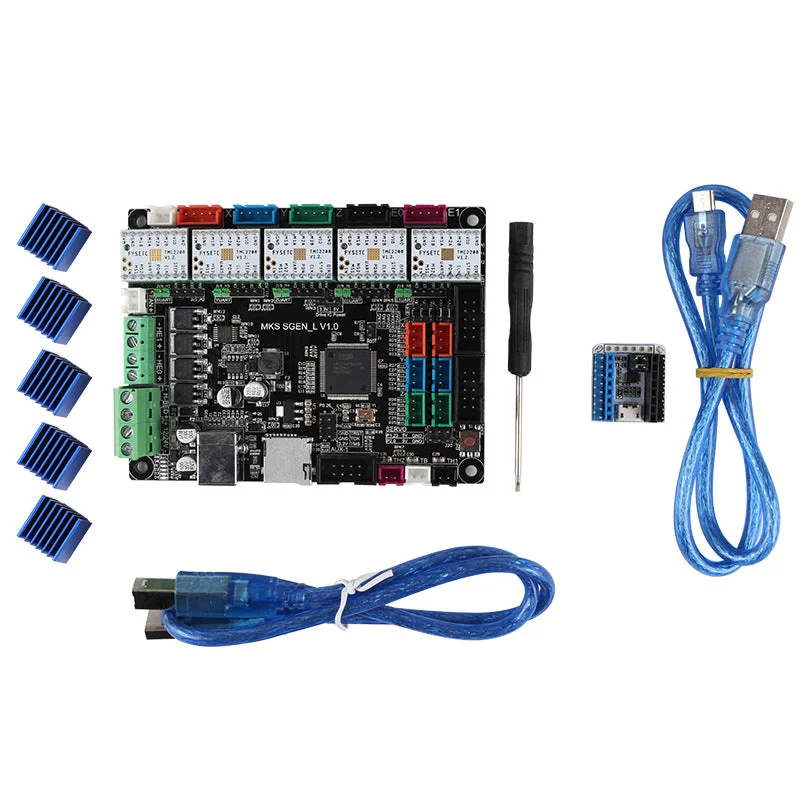

Pakket inbegrepen:

• 1 x MKS SGen L-kaart
• 5 x TMC2208
• 5 x Koellichaam
• 1 x USB-kabel
