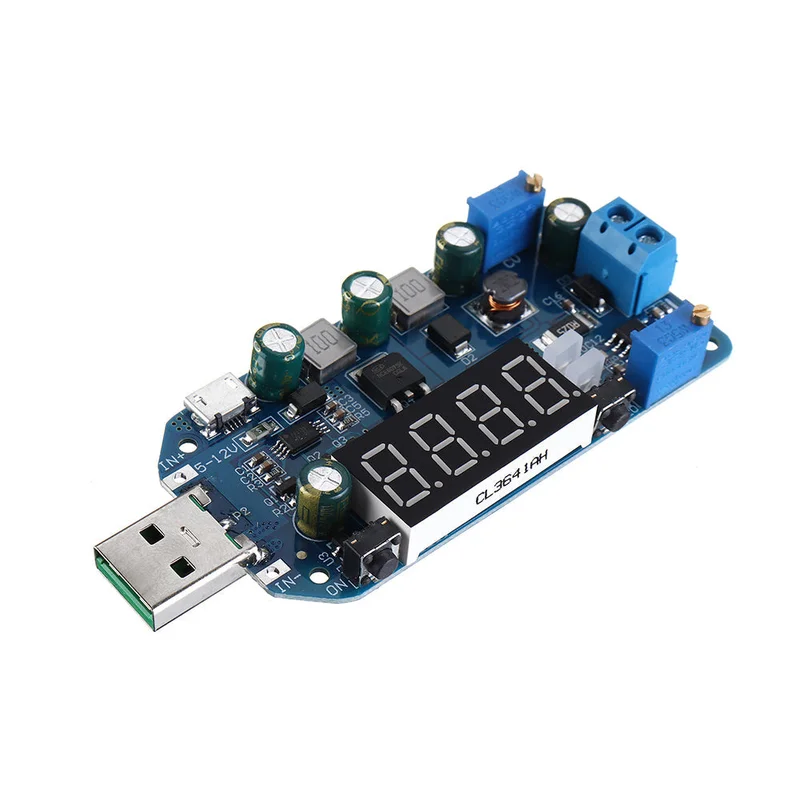

5 Stuks USB boost module 5V naar 9V/12V step-up module met instelbare spanning en ampre display-Kwaliteitsgarantie

Description

Parameters:

• Ingangsspanning: 4-13 V (let op de positieve en negatieve polen bij gebruik van de pad-ingang, sluit de wisselstroom NIET aan)
• Uitgangsspanning: 0,5-30 V
• Uitgangsstroom: 0-2 A (de uitgangsstroom in constante spanningsmodus is afhankelijk van de grootte van de belasting en kan niet worden aangepast. Bij een limietstroom van 1 A, schakelt de constante stroommodus automatisch in als de belastingsstroom groter is dan 1 A)
• Uitgangsvermogen: minder dan 15 W (bij een uitgangsvermogen groter dan 15 W schakelt de uitgang automatisch uit. Druk op de aan/uit-knop om het opnieuw in te schakelen na het verminderen van het laadvermogen). Bij te hoge ingangsstroom kan het apparaat vroegtijdig uitschakelen vanwege temperatuurbeveiliging.
• Spanningsweergave: resolutie 0,1 V, fabrieksnauwkeurigheid ± 0,1 V (kan handmatig worden gecorrigeerd na vergelijking met een standaard voltmeter)
• Huidig scherm: resolutie 0,01 A, bereik 0-2,2 A, fabrieksnauwkeurigheid ± 0,05 A; de weergavefout is groter wanneer de uitgangsstroom minder is dan 0,1 A, een kleine stroom kan niet worden weergegeven binnen 10-40 mA (deze kan handmatig worden gecorrigeerd, kalibratie is nauwkeuriger bij een stroom groter dan 1 A)
• Vermogen display: 0.00 W – 15.0 W
• Temperatuurbeveiliging: bij een temperatuur hoger dan 100 °C schakelt de OT-bescherming in. Verminder het laadvermogen en druk op de aan/uit-knop om het probleem op te lossen.
• Bedrijfsstroom: ongeveer 30 mA
• Opladen anti-terugloop: Ja, kan direct op de batterij worden aangesloten zonder diode
• Kortsluitingbescherming: Ja, kan direct op de batterij worden aangesloten zonder diode
• Gewicht: 30 g met behuizing, zonder behuizing 20 g

Beschrijving van de functie:

1. Knop:

• “Select” -knop: korte druk om te schakelen tussen spanning, stroom, vermogen; lange druk om de kalibratiemodus in of uit te schakelen;
• “Aan/uit-knop”: korte druk om de uitgang in of uit te schakelen; lange druk om het standaardvermogen in te stellen.

2. Potentiometer:

• De huidige instelpotentiometer draait met de klok mee om de stroomgrenswaarde te verhogen. Bij constante spanning hangt de uitgangsstroom af van de belasting.

3. Indicatoren:

• CC – Constante stroomindicatielampje (rood);
• AAN – Statusindicator op de uitgang (groen);

4. Ingangs- en uitgangspoorten:

• Ingang: linkerkant, USB mannelijk, micro USB, pad als invoer;
• Uitgang: rechterzijde, blauwe 2P-klem als uitgang.

Nauwkeurigheidskalibratiemethode:

• Voor spanningskalibratie: houd de “SELECT” -knop langer dan 3 seconden ingedrukt. Druk kort op de knop om de spanningswaarde met één eenheid te verhogen of te verlagen.
• Voor stroomkalibratie: houd de “SELECT” -knop langer dan 3 seconden ingedrukt. Druk kort op de knop om de stroomwaarde met één eenheid te verhogen of te verlagen.

Notitie:

• Kalibratie is nauwkeuriger bij een stroom groter dan 1 A; de weergavefout is groot bij een uitgangsstroom kleiner dan 0,05 A.
• De waarde kan mogelijk niet worden weergegeven als de uitgangsstroom kleiner is dan 10-40 mA.

Pakket bestaat uit:

• 5 x module

Drie voedingsmodi, het daadwerkelijke bereik van de voeding is 4-13 V. AAN-indicator: Licht op wanneer de uitgang wordt ingeschakeld. CC-indicator: Licht op bij constante stroom.
