Omschrijving:

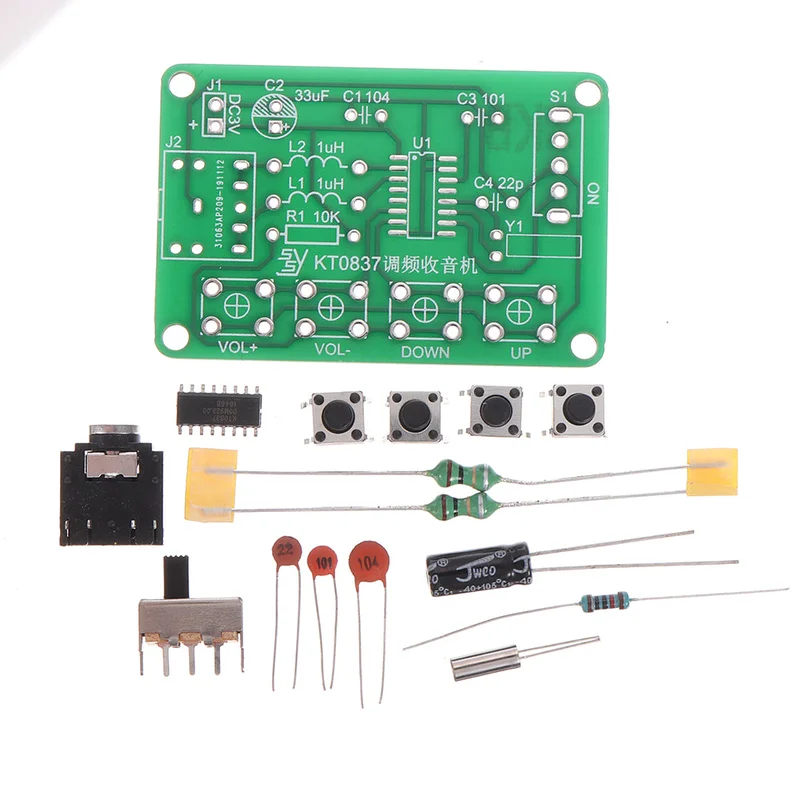

Deze elektronische bouwkit is ontworpen op basis van de KT0837 chip. Het circuit biedt een volumeregeling in beide richtingen en de voeding is direct verbonden met de voedingsterminal (pin 1) van de chip. De schakelaar op pin 10 regelt de stand-bystatus. In de stand-by modus verbruikt het circuit slechts enkele microampères en heeft het een radiogeheugenfunctie. Dit betekent dat wanneer het IC weer in werking treedt, het verdergaat met de frequentie die voorheen was ingesteld. Dit circuit is niet geschikt voor luidsprekers en is het meest geschikt voor hoofdtelefoons, omdat de hoofdtelefoonkabel als antenne kan fungeren.
Specificaties:
Spanning: DC3V
Afmeting bord: 35mm x 53mm
| Component naam | Aantal stuks | Component naam | Aantal stuks |
|---|---|---|---|
| Weerstand 10K | 5 | Met één druk op de knop | 20 |
| Kleurring inductor 1uH | 10 | Crystal 32.768K | 5 |
| Keramische condensator 20pF | 5 | 3F07 Koptelefoonhouder | 5 |
| Keramische condensator 101 | 5 | Schakelaar | 5 |
| Keramische condensator 104 | 5 | Accubak | 5 |
| Elektrolytische condensator 33uF | 5 | Printplaat | 5 |
Pakket bestaat uit:
5 x Training lasonderdelen
