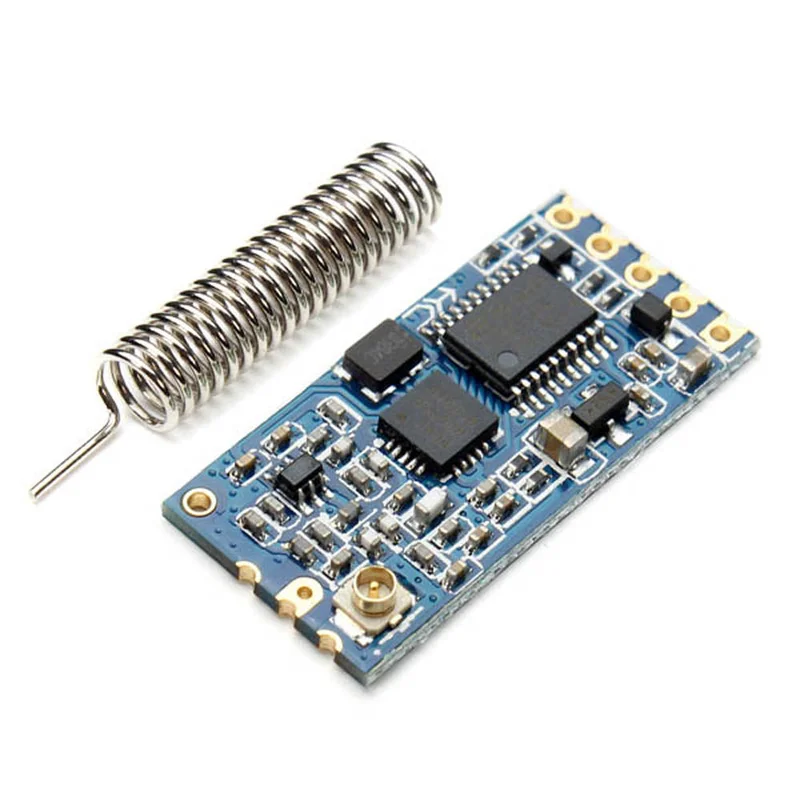

5 Stuks draadloze serile module HC-12 433 MHz met antenne-Kwaliteitsgarantie

Description

Kenmerken:

• Voedingsspanning: 3.2V ~ 5.5V. (Bij langdurig gebruik in emissiestand, wordt aanbevolen om een 1N4007-diode te gebruiken bij een voedingsspanning hoger dan 4,5V om oververhitting van de ingebouwde LDO te voorkomen)
• Standaard adresbereik (open veldtest): ongeveer 600 m (maximale instelbare communicatiedistance 1000 m, baudrate is 5000bps)
• Standaard niet-actieve stroom: 16MA (de bedrijfsstroom varieert afhankelijk van de werkmodus)
• Module afmetingen: 27,8 x 14,4 x 4 mm
• Werkingsfrequentie: 433,4-473,0MHz, tot 100 communicatiekanalen
• Maximaal zendvermogen: 100mW (instelbaar)
• Module ondersteunt software-upgrades
• Standaard fabrieksinstellingen: Modus FU3, baudrate is 9600bps, communicatiekanaal CH001 (433.4M)

AT-opdrachtenset:

Moduleparameters kunnen worden ingesteld met AT-commando’s. Na het instellen moeten modules de instellingsmodus verlaten. Wijzigingen in parameters en functies blijven behouden na uitschakeling.

Ga naar de commandomodus:

• Eerste invoermodus – normaal gebruik (met voeding) als de 5e pin “SET” laag is;
• Tweede invoermodus – voeding, de 5e pin “SET” opnieuw laag instellen bij inschakelen.
• Beide methoden brengen de module in de AT-opdrachtmodus. Laat de “SET”-pin los om de commandomodus te verlaten.

Instructies:

1. AT
   Testinstructies: Stuur de opdracht “AT”, de module retourneert “OK”.
2. AT + Bxxxx
   Wijzig de baudrate van de seriële poort. Instellingen zijn mogelijk van 1200bps tot 115200bps. Standaard is 9600bps.
3. AT + Cxxx
   Wijzig het draadloze communicatiekanaal, selecteerbaar van 001 tot 127. Standaard is kanaal 001 op 433,4 MHz.
4. AT + FUx
   Verander de seriële pass-through-modus. Standaardmodus is FU3.
5. AT + Px
   Stel het zendvermogen in, standaard is 8. Bij instelling op 1 is het zendvermogen minimaal.
