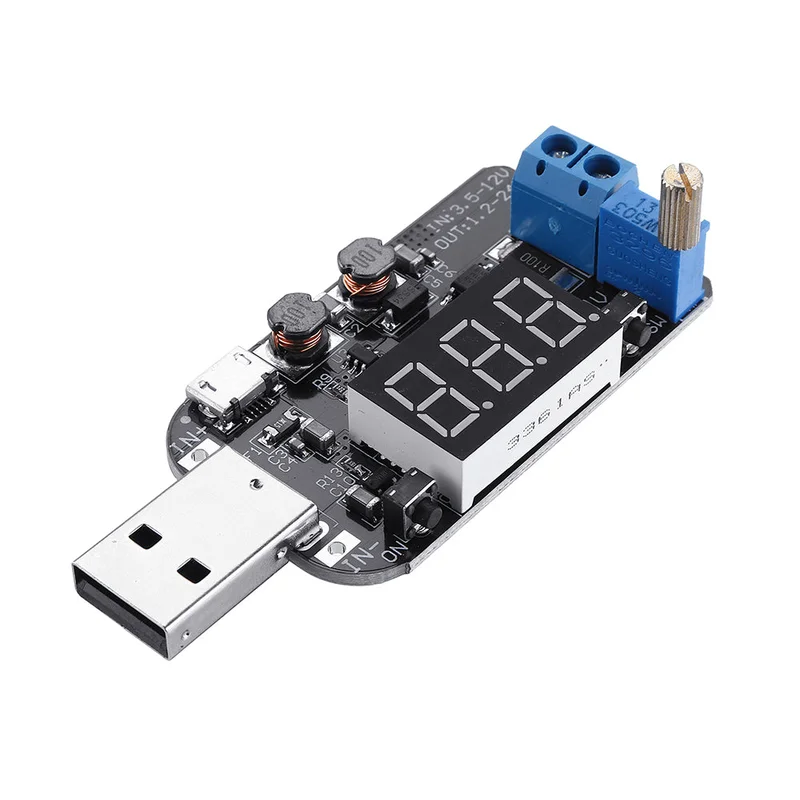

5 Stuks DC 5V naar 3.3V, 9V, 12V, 18V, 24V USB verstelbare buck-boost voeding module-Kwaliteitsgarantie

Description

Gebruiksaanwijzing:1. Knop”ON”-knop aan de linkerkant: kort indrukken om de uitgangsklem in of uit te schakelen; in de kalibratiemodus de spanning of stroomwaarde van één eenheid verlagen; lang indrukken – langer dan 3 seconden om los te laten, de digitale buis gaat uit, druk op een willekeurige knop om de digitale buis weer te “SW”-knop: kort indrukken om te schakelen tussen spanning, stroom en wielweergave; lang indrukken om de kalibratiemodus in of uit te voeren, voer de kalibratiespanning in op de spanningsinterface en kalibreer de stroom bij het invoeren van de huidige interface;2. Potentiometer knopMet de klok mee draaien verhoogt de uitgangsspanning en tegen de klok in draaien vermindert de uitgangsspanning. Het traploze spanningsbereik is 1,2-24V.3. IndicatielampjeV —— Het indicatielampje geeft aan dat de digitale buis de spanningswaarde weergeeft, de eenheid is V.A —— Het indicatielampje brandt om aan te geven dat de digitale buis de huidige waarde weergeeft, de eenheid is A.4. Invoer- en uitvoerpoortenDe invoerterminal – aan de linkerkant, de USB-kop, microUSB en de pad zijn geselecteerd als invoer, het invoerbereik is 3,5-12 V;Uitgang – aan de rechterkant, blauwe 2P-aansluiting als uitgang, uitgangsbereik 1,2-24V.5. KalibratiemethodeKalibratie uitgangsspanning – Wanneer de digitale buis altijd de spanning weergeeft, houdt u de knop “SW” langer dan 3 seconden ingedrukt om los te laten, de digitale buis knippert, druk kort op de knop “SW” om de spanningswaarde met één eenheid te verhogen, druk kort op de “ON”-knop om de spanningswaarde met één eenheid te verlagen. Wanneer de uitgangsspanning laag is, kan het meerdere keren duren om een waardeverandering van 0.1V te zien. Houd de knop “SW” langer dan 3 seconden ingedrukt om de kalibratiemodus te uitgangsstroom – Wanneer de digitale buis altijd stroom weergeeft, houdt u de knop “SW” langer dan 3 seconden ingedrukt om los te laten, de digitale buis knippert, druk kort op de knop “SW” om de stroomwaarde met één eenheid te verhogen, druk kort op de “ON”-knop om de stroomwaarde met één eenheid te verlagen; het kan meerdere keren duren om een waarde van 0.01A te veranderen; houd de knop “SW” langer dan 3 seconden ingedrukt om de kalibratiemodus te verlaten.
Opmerking: de kalibratie is nauwkeuriger wanneer de stroom groter is dan 1A; de weergavefout is groot wanneer de uitgangsstroom minder is dan 0,05 A en wordt mogelijk niet weergegeven wanneer de uitgangsstroom minder is dan 10-30 mA.

Pakket bestaat uit:

5 x voedingsmodule
