5 Stuks 8-kanaals analoge multiplexermodule-Kwaliteitsgarantie

Description

Beschrijving:

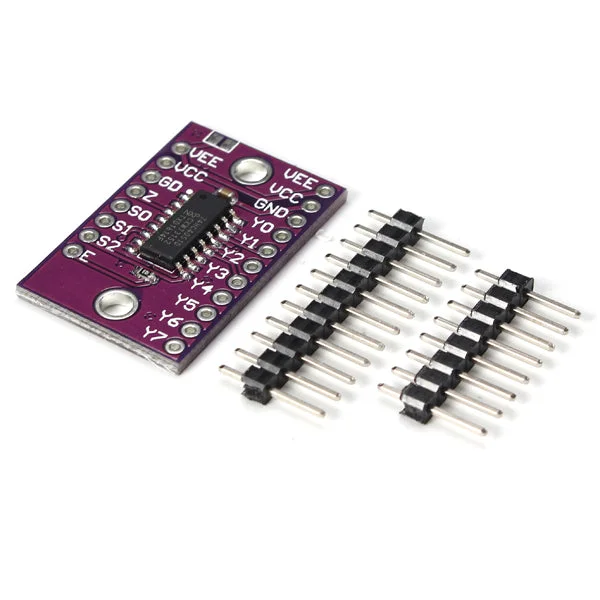

Deze 8-kanaals analoge multiplexermodule is geschikt voor gebruik in analoge of digitale 8:1 multiplexer/demultiplexer applicaties. De module heeft drie digitale select inputs (S0, S1 en S2), acht onafhankelijke ingangen/uitgangen (Yn), een gemeenschappelijke input/output (Z) en een digitale enable input (E). Wanneer E HIGH is, zijn de schakelaars uitgeschakeld. De ingangen zijn voorzien van klemdiodes, waardoor het mogelijk is om huidige beperkende weerstanden te gebruiken voor interface-ingangen naar spanningen die hoger zijn dan VCC.

Kenmerken:

• Breed analoge ingangsspanning bereik van -5 V tot +5 V
• Voldoet aan JEDEC standaard nr. 7A
• Lage ON weerstand:
• 80 ohm (typisch) bij VCC – VEE = 4,5 V
• 70 ohm (typisch) bij VCC – VEE = 6,0 V
• 60 ohm (typisch) bij VCC – VEE = 9,0 V
• Logische niveauvertaling: maakt communicatie mogelijk tussen 5 V logica en ± 5 V analoge signalen
• Typische ‘break before make’ ingebouwd
• ESD bescherming:
• HBM JESD22-A114F overschrijdt 2000 V
• MM JESD22-A115-A overschrijdt 200 V
• CDM JESD22-C101E overschrijdt 1000 V
• Meerdere pakketopties
• Temperatuurbereik van -40 °C tot +85 °C en -40 °C tot +125 °C

Pakket inbegrepen:
5 x 8-kanaals analoge multiplexermodule
