Description
Invoering:
De MPU-6000 is een geïntegreerde 6-assige motion processing component. Dit product elimineert het probleem van verschillen tussen de assen bij het combineren van gyroscopen en versnellers, waardoor de benodigde ruimte wordt beperkt.
De MPU-6000 integreert een 3-assige gyroscoop en een 3-assige versneller, en bevat een hardwareversnelling van de digitale motion processor (DMP). Deze kan via een tweede I2C-poort worden aangesloten op andere sensoren. De motor voert een compleet fusie-algoritme met 9 assen uit, wat resulteert in een enkele gegevensstroom.
De database voor bewegingsverwerking verwerkt complexe gegevens voor bewegingsdetectie, vermindert de belasting van het besturingssysteem en biedt een architectonische API voor applicatie-ontwikkeling.
De hoeksnelheid van de MPU-6000 is instelbaar op ± 250, ± 500, ± 1000 en ± 2000 °/sec (dps), wat zorgt voor nauwkeurige metingen bij zowel snelle als langzame bewegingen. De versnelling kan worden gemeten op ± 2 g, ± 4 g, ± 8 g en ± 16 g. Producttransmissies kunnen I2C tot 400 kHz of SPI tot 20 MHz ondersteunen.
De MPU-6000 kan werken op verschillende spanningen, met een VDD-voedingsspanning van 2,5 V ± 5%, 3,0 V ± 5% of 3,3 V ± 5%. De logische interface heeft een VVDIO-voeding van 1,8 V ± 5%. De MPU-6000 heeft een pakketgrootte van 4x4x0,9 mm (QFN) en bevat een ingebouwde temperatuursensor en oscillator met slechts ± 1% variatie in de bedrijfsomgeving.
Voorzien zijn van:

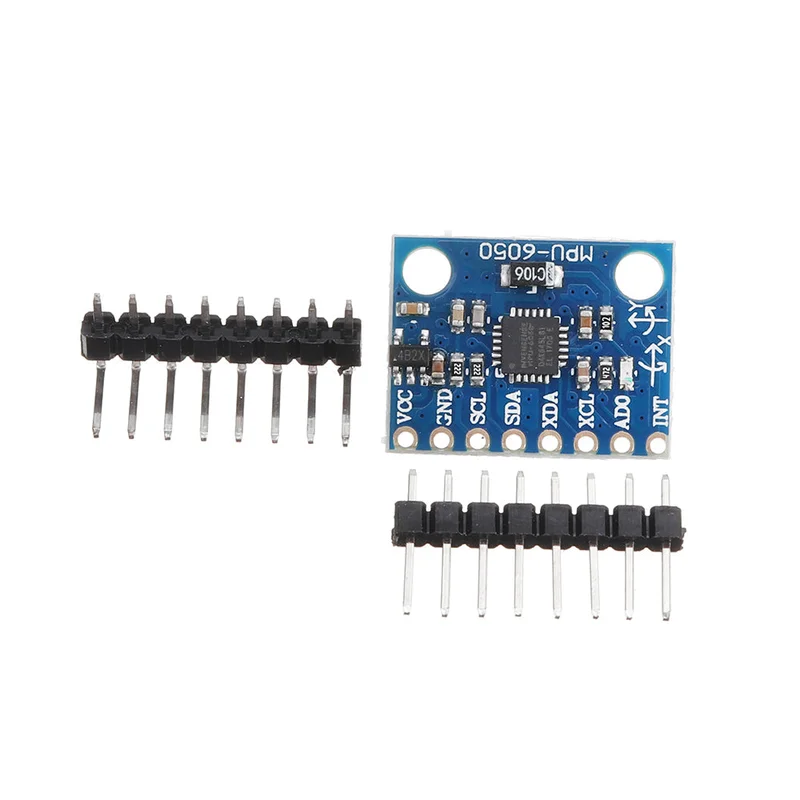

- Chip: MPU-6050
- Voeding: 3V-5V
- Gyroscoop: ± 250, 500, 1000, 2000 °/s
- Versnelling: ± 2, ± 4, ± 8, ± 16 g
- Communicatie: standaard IIC-communicatie
- Ingebouwde 16 bit AD-converter, 16 bits gegevensuitgang
- Penafstand: 2,54 mm
Pakket bestaat uit:
- 5 x MPU-6050 Module
