Description
Instructies voor het gebruik:
Deze kit kan worden gebruikt om GSM-signalen te detecteren, met een detectieafstand tot 1 meter. Het is een interessante DIY-module voor hobbyisten.
Elektrische specificaties:
- Voeding: 3 tot 12V
- Meetafstand: ongeveer 1 meter
- PCB afmetingen: 2,2 cm x 2,8 cm
- Compatibiliteit: Geschikt voor GSM mobiele telefoons, niet voor CDMA-telefoons
Opmerking: Dit is een DIY kit, u dient deze zelf te monteren.

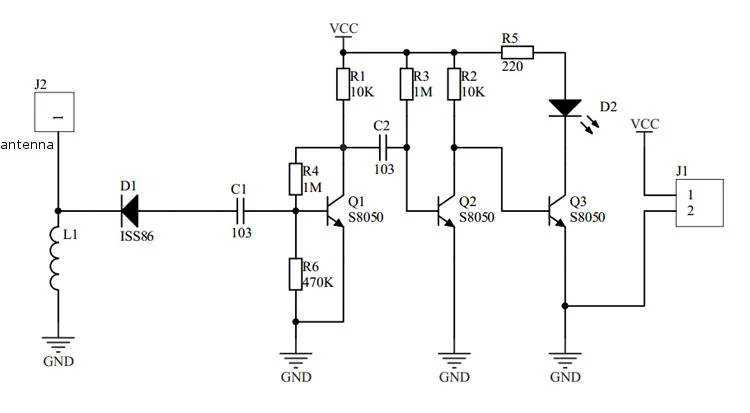

Circuit theorie:
De hoofdschakeling bestaat uit een versterkte antenne sensor signaal circuit. Het sensorsignaal wordt via de antenne naar een S8050 transistor versterker gestuurd, die de LED aanstuurt zodat deze oplicht. Wanneer er geen signaal wordt gedetecteerd, blijft de LED uit.
Inductie instructies:
De inductie kan 0,25 tot 0,5 mm zijn, wat in de penkern van de pen kan worden gewikkeld, met ongeveer 5-10 windingen. Na het wikkelen kan de inductor met een mes worden geschoond voordat deze op het bord wordt gemonteerd.
