Description
Omschrijving:
Bedrijfsspanning: DC 4 ~ 30V
Meet spanning: DC 0 ~ 100V
Minimale resolutie (V): 0.1V
Stroom meten: 100A (externe shunt nodig)
Minimale resolutie (A): 0.1A
Bedrijfsstroom: <20mA
Display: drie 0,28″ LED digitale buis
Schermkleur: Rood en Blauw (tweekleurenscherm)
Vernieuwingsfrequentie: ongeveer 300 mS / keer
Meet nauwkeurigheid: 1% (± 1 cijfer)
Bedrijfstemperatuur: -10 tot 65 °C
Bedrijfsvochtigheid: 10 tot 80% (niet-condenserend)
Werkdruk: 80 tot 106 kPa
Toepassingen: Geschikt voor automotive, elektrische voertuigen, motorfietsen en batterijbewaking of andere producten voor spannings- en stroommeting.
Bedrading:
Zwarte lijn (dun): vacant of buck circuit (module) negatief
Rode lijn (dun): voeding +
Zwarte lijn (dik): COM, gemeenschappelijk meten
Rode lijn (dik): PW +, meetpuntspanning ingang positief
Gele lijn (dik): IN +, huidige ingang +
(Raadpleeg de bedradingsschema’s voor meer details)
Merk op:
De spanning tussen de dunne rode en dunne zwarte lijnen moet binnen DC 4-30V liggen.
De ampèremeter kan alleen worden aangesloten op het negatief van het te testen apparaat.
Bij een stroomsterkte van meer dan 5A, wordt aanbevolen de meetzijde van de leads direct aan de socket te solderen voor langdurig gebruik.
Wanneer de zwarte dunne lijn vrijkomt, is het beter isolatietape rond het blootgestelde deel van de draad te gebruiken om kortsluiting te voorkomen.
Als het alleen als voltmeter wordt gebruikt, is het raadzaam de gele lijn en de zwarte lijn met elkaar te verbinden om te voorkomen dat de ampèremeter digitaal knippert.
Het is niet geschikt om deze meter te gebruiken om de stroomsterkte van minder dan 10A te testen.
Pakket inbegrepen:

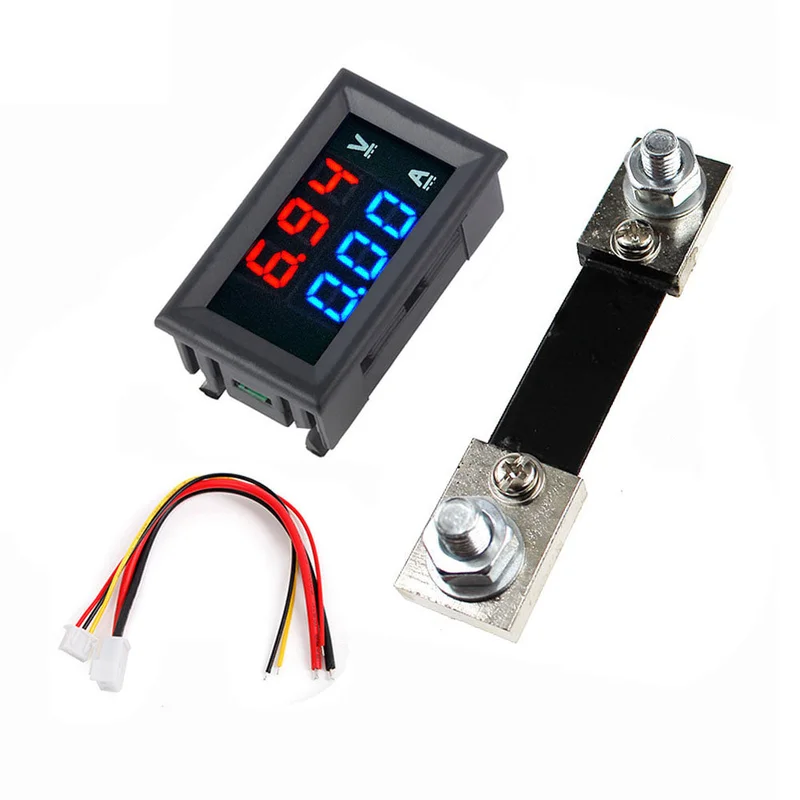

5 x digitale voltmeter ampèremeter
5 x Huidige shunt
