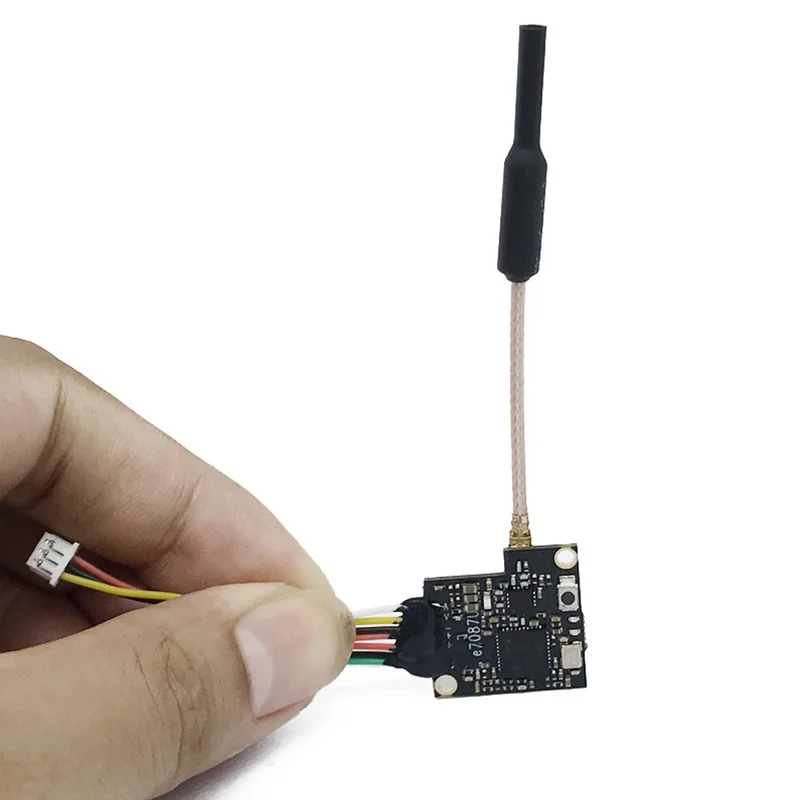

Omschrijving:
Frequentie: 5.8G 48CH
Zendvermogen: 25mW / 100mW / 200mW / OFF (Pitmode)
Voeding: DC 5-24V
Voedingsstroom (12V): 60mA (25mW), 80mA (100mW), 100mA (200mW)
Gewicht: 3.1g
Grootte: Ontworpen voor RunCam
Belangrijkste kenmerken:
- Instelbare 4 modi: 25mW / 100mW / 200mW / OFF
- Betaflight / Cleanflight OSD-configuratieparameter
- Ondersteuning voor SBUS-configuratie van parameter
- Schoon stroomopwekking en kanaalwisseling zonder storing voor anderen
- Miniatuur en lichtgewicht ontwerp
Frequentie (MHz):
| Band | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| C | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| D | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| F | 5362 | 5399 | 5436 | 5473 | 5510 | 5547 | 5584 | 5621 |
Gebruikershandleiding:
1. LED-indicatie
– De rode LED geeft de status van de werkmodus aan. Een keer knipperen betekent kanaalselectie, twee keer knipperen betekent bandselectie, drie keer knipperen betekent vermogensniveau selectie.
– De blauwe LED geeft de status van Pitmode aan. Bij kanaalselectie betekent drie keer knipperen kanaal 3. Bij bandselectie betekent drie keer knipperen band C. Bij vermogensniveau betekent drie keer knipperen 200 mW.
2. Werkmodus Indicatie
– Na opstarten geven de LED’s de geselecteerde kanaal, band en vermogensniveau aan. Normaal: beide LED’s branden. Pitmode: rode LED brandt, blauwe LED is uit.
3. Instellen
– Houd de knop ingedrukt totdat de rode LED één keer knippert om het kanaal te selecteren. Druk op de knop om het kanaal te kiezen (blauwe LED-flitst voor kanaal 1-8).
– Houd de knop ingedrukt totdat de rode LED twee keer knippert voor bandselectie. Druk op de knop om de band te selecteren (blauwe LED-flitst voor band A-F).
– Houd de knop ingedrukt totdat de rode LED drie keer knippert voor vermogensniveau selectie. Druk op de knop om het vermogen te selecteren (blauwe LED-flitst voor 25mW, 100mW, 200mW).
– Houd de knop ingedrukt om de instellingen op te slaan en te verlaten. Druk twee keer op de knop om Pitmode in of uit te schakelen.
4. SBUS-instelling
Verbind met het 6e kanaal van de ontvanger om van kanaal te wisselen.
5. OSD-instelling
Voor Betaflight / Cleanflight OSD-instellingen, raadpleeg de handleiding voor meer informatie.
Notitie:
– Zorg voor voldoende luchtstroom bij installatie om oververhitting te voorkomen.
– Installeer de antenne voordat u het apparaat inschakelt voor een langere levensduur.
Pakket inbegrepen:
