Overzicht
Dit 4.3-inch resistieve touchscreen is een ideale oplossing voor Human Machine Interface (HMI) toepassingen. Het scherm is uitgerust met een ingebouwde processor en geheugen, en wordt geleverd met Nextion Editor-software voor het ontwikkelen van HMI GUI-projecten. Met de Nextion Editor kunt u eenvoudig de HMI-GUI ontwerpen door componenten zoals afbeeldingen, tekst, knoppen en schuifregelaars te slepen en neer te zetten. Het scherm communiceert met een perifere microcontroller via TTL-serieel (5V, TX, RX, GND), waardoor het eenvoudig is om gebeurtenissen te melden en de status bij te werken.
De Intelligent Series-producten beschikken over krachtigere hardware in vergelijking met de Basic en Enhanced Series. Deze serie ondersteunt geavanceerde functies zoals transparante componenten, pagina-laden en het verplaatsen van componenten. De audio-, video- en animatiefuncties verbeteren de gebruikersinteractie.
Pakket bevat: 1x HMI-display, 1x XH2.54 4P-draad, 1x voedingstestbord.
Met het meegeleverde testbord en de verbindingsdraad kunt u de elektrische voeding eenvoudig testen.

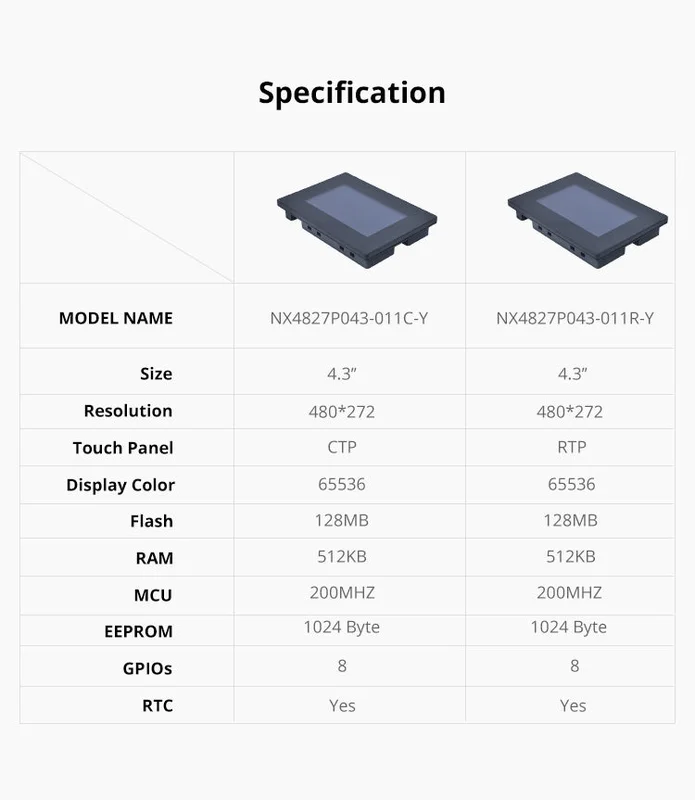

Specificaties:
| Kleur | 65K 65536 kleuren (16 bit 565, 5R-6G-5B) |
| Afmetingen | 139,5 mm (L) × 97,5 mm (B) × 21 mm (H) |
| Actief gebied | 105,50 mm (l) × 67,20 mm (b) |
| Visueel gebied | 95,04 mm (L) × 53,86 mm (B) |
| Resolutie | 480 × 272 pixels (ook instelbaar als 272 × 480) |
| Aanraaktype | resistief |
| Aantal aanrakingen | > 1 miljoen |
| Achtergrondverlichting | LED |
| Levensduur achtergrondverlichting | >30.000 uur |
| Helderheid | 300 nit (instelbaar van 0% tot 100%) |
| Gewicht | 156.3 g |
Elektronische kenmerken
| Werkspanning | 4.65V – 6.5V |
| Bedrijfsstroom | 220 mA (helderheid 100%) |
| Slaapstand | 170 mA |
| Aangeraden voeding | 5 V, 1,0 A, gelijkstroom |
Werkomgeving
| Werktemperatuur | -20°C tot 70°C |
| Bewaar temperatuur | -30°C tot 85°C |
| Werkvochtigheid | 10% tot 90% RH |
Interfaces
| Baudrate | 2400 – 921600 bps |
| Seriële poortmodus | 3.3V / 5.0V TTL |
| SD-kaart ondersteuning | Ja (maximaal 32G Micro SD-kaart) |
Geheugenfuncties
| Flash-geheugen | Tot 120 MB |
| RAM-geheugen | Tot 512 KB |
| Instructiebuffer | Tot 4096 BYTE |
Audiofuncties
| Spreker | 16Ω 0,5W |
Productafmetingen
NX4827P043-011R-Y Afmetingen
Productcertificaten
CE-EMC,RoHS
Dit resistieve scherm wordt bediend door te klikken en te drukken, wat betekent dat het scherm de druk van uw vinger of stylus voelt en de bewerking accepteert.
