Description
Voorzien van:
- Enkele levering
- Werkspanning van 2,5V tot 6V
- Lage standby-stroom
- Seriële invoer/uitvoer via I2C-bus
- Adressering met 3 hardware adrespennen
- Bemonsteringssnelheid bepaald door I2C-bustarief
- 4 analoge ingangen, programmeerbaar als single-ended of differentiële ingangen
- Automatische incrementele kanaalselectie
- Analoog spanningsbereik van VSS naar VDD
- Ingebouwd track en hold circuit
- 8-bits opeenvolgende A/D converter
- Analoge DAC-versterking
Beschrijving:

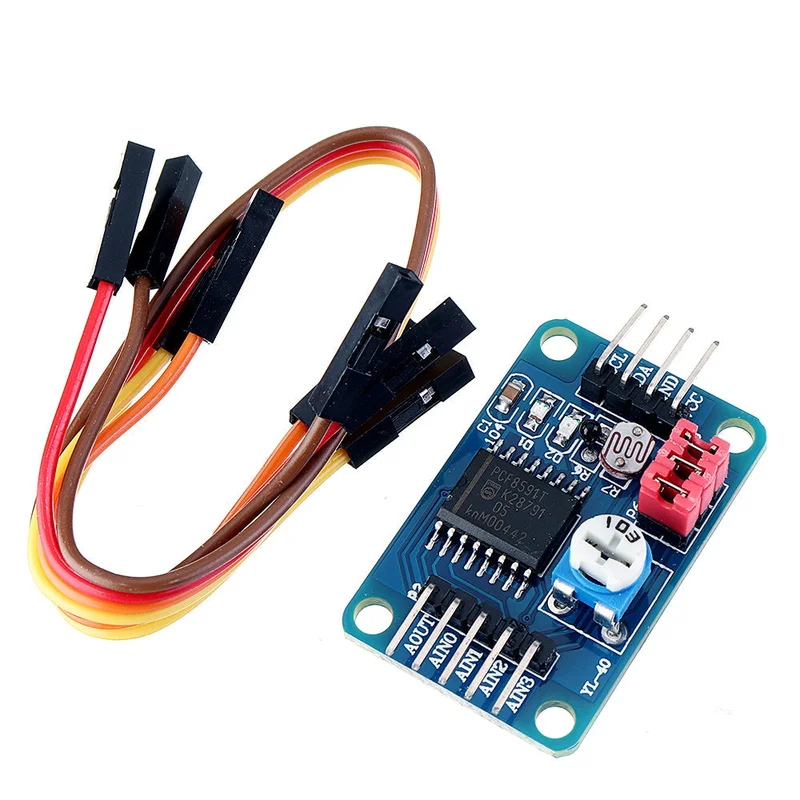

- Modulechip met PCF8591
- Ondersteunt opname van externe spanningsingang (ingangsspanningsbereik 0-5V)
- Geïntegreerde fotoresistor voor nauwkeurige lichtintensiteitsmeting
- Geïntegreerde thermistor voor het vastleggen van de omgevingstemperatuur
- 1 kanaal 0-5V spanningsingang met aanpasbare ingangsspanning via blauwe potentiometer
- Met power-indicatielampje
- DA-uitgangsindicatie, lichthelderheid neemt toe met spanning
- PCB-maat: 3,6 cm x 2,3 cm
- Dubbelzijdige printplaat, dikte 1,6 mm, met handige bevestigingsopeningen van 3 mm
Interface:
- Links en rechts externe uitbreiding van 2-weg pinsinterface
- Uitvoerinterface van de AOUT-chip (DA)
- Analoge ingang van de AINO-chip
- Analoge invoerinterface AIN1, AIN2, AIN3
- SCL IIC-klokinterface voor toegang tot de I/O-poort van de microcontroller
- SDA IIC digitale interface voor aansluiting op microcontroller IO-poort
- GND-module voor externe aansluiting
- VCC voedinginterface voor extern 3.3V-5V
Module jumper instructies:
- P4 aangesloten op P4-jumper, selecteert thermistortoegangscircuit
- P5 verbonden met P5-brug voor fotoresistortoegangscircuit
- P6 aangesloten op P6-jumper voor 0-5V instelbaar spanningstoegangscircuit
Pakket bestaat uit:
- 3 x lichtsensor
- 15 x DuPont-kabels van 20 cm
