Description

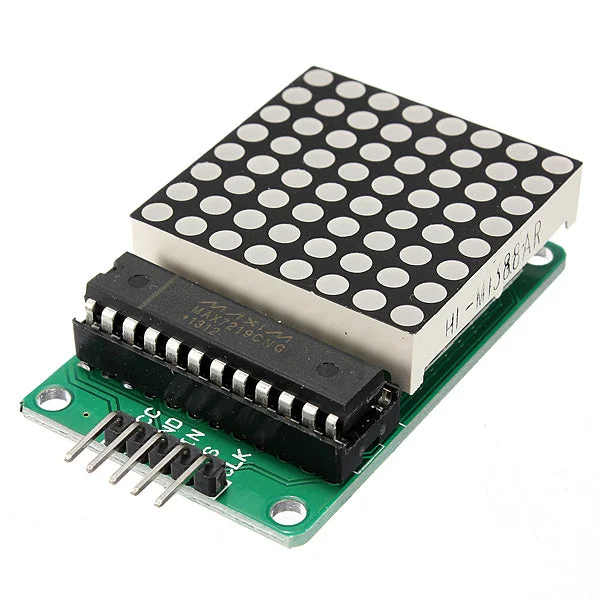

3 Stuks MAX7219 Dot Matrix Module LED Control Module Kit

Specificaties:

• Een enkele module kan een 8 x 8 gemeenschappelijk kathode rooster aandrijven
• Bedrijfsspanning: 5V
• Maat: 5 x 3,2 x 1,5 cm (L x B x H)
• LED kleur: rood
• Met vier schroefgaten, diameter 3mm
• Met input- en outputinterfaces, ondersteunt meerdere modules in cascade

Bedrading instructies:

• De module heeft aan de linkerkant een invoerpoort en aan de rechterkant een uitgangspoort
• Sluit de ingangspoort aan op de CPU om een enkele module te bedienen
• Bij het cascaden van meerdere modules verbind je de ingangsport van de eerste module met de CPU en de uitgangspoort met de ingangsport van de tweede module, enzovoort.

In het geval van 51 MCU:

• VCC → 5V
• GND → GND
• DIN → P22
• CS → P21
• CLK → P20

Notitie:

• VCC en GND mogen niet omgedraaid worden, dit kan de chip beschadigen!
• Wanneer de 51 microcontroller P0 poort controleert, moet deze worden aangesloten op een optrekkende weerstand, aanbevolen waarde is 4.7K – 10K
• Plaats het rooster eerst in het ronde gat en vervolgens in de printplaat en soldeer het. De volgorde van de pinnen van links naar rechts is 123456. De eerste pin op de PCB is een vierkant pad!
• Bij elektrolytische condensatoren is de lange pen positief en de korte pen negatief; keramische condensatoren hebben geen positieve en negatieve aansluitingen.

Pakket inbegrepen:

• 3 x LED-module
• 3 x Dupont lijn (5P-20cm)
