Beschrijving:

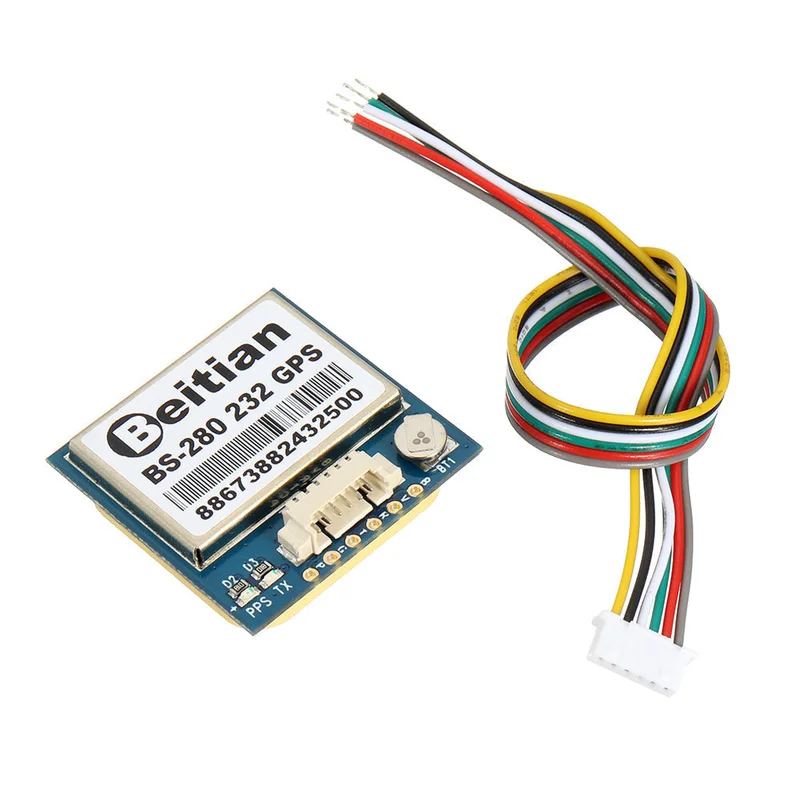

Deze GPS ontvanger module biedt een 232 niveau-uitgang met een baudrate van 9600 en een 1Hz-uitvoer, volgens het standaard NMEA-0183 protocol.
| Parameter | Beschrijving |
| Chipkenmerken | U-blox U7 |
| Ontvangst modus | GPS, QZSS, WAAS, SBAS, EGNOS, MSAS |
| Frequentie | GPS L1, SBAS L1 |
| Kanaal | 56 zoekkanalen |
| Gevoeligheid | -162dBm (spoor), 160dBm (herstel), -148dBm (koude start) |
| Nauwkeurigheid | Horizontale nauwkeurigheid: 2,0 m CEP 2D RMS (SBAS-assist in open ruimte) |
| Snelheid nauwkeurigheid | 0,1 m/s (95%, SA uit) |
| Tijd nauwkeurigheid | 1µs |
| Starttijd | Koude start: 29s, Warme start: 25s, Goede start: 1s |
| Uitvoergegevens | Baudrate: 4800bps-921600bps (standaard 9600bps) |
| Uitgangsniveau | TTL of RS232 (standaard RS-232-niveau) |
| Uitvoerprotocol | Standaard NMEA-0183 protocol |
| Standaard GNSS | 1Hz-10Hz (standaard 1Hz) |
| Werklimiet | Hoogte: maximaal 50.000 meter, Snelheid: maximaal 515 m/s, Zwaartekrachtversnelling: 4g maximum |
| Energieverbruik | Spanning: DC 3.6V-5.5V (typisch 5.0V), Actueel: normaal [email protected] |
| Fysieke parameters | Afmetingen: 28mm x 28mm x 8mm, Gewicht: 11.5 gram, Lijnlengte: 2m, Connector: 1,25 pitch 6-pins aansluiting |
| Omgeving | Bedrijfstemperatuur: -40 °C ~ +85 °C, Bewaartemperatuur: -40 °C ~ +85 °C |
| Indicatielampje | TX-licht: blauw lampje knippert bij gegevensuitvoer; PPS-licht: knippert na 3D-positionering. |
Pin configuratie van de module:
- PPS: tweede pulsuitgang na positionering, pulsperiode 1s, hoog niveau 100ms voor systeemsynchronisatie.
- GND: gemalen.
- TX: gegevensuitvoer van de module.
- RX: gegevensinvoer van de module.
- VCC: 3.6-5.5V, aanbevolen 5.0V.
- LAARS: hang uit tijdens normaal werk.
Pakket bevat:
- 3 x GPS ontvanger module
- 3 x kabel
