3 Stuks Bluetooth 4.0 module JDY-10-Kwaliteitsgarantie

Description

Beschrijving:

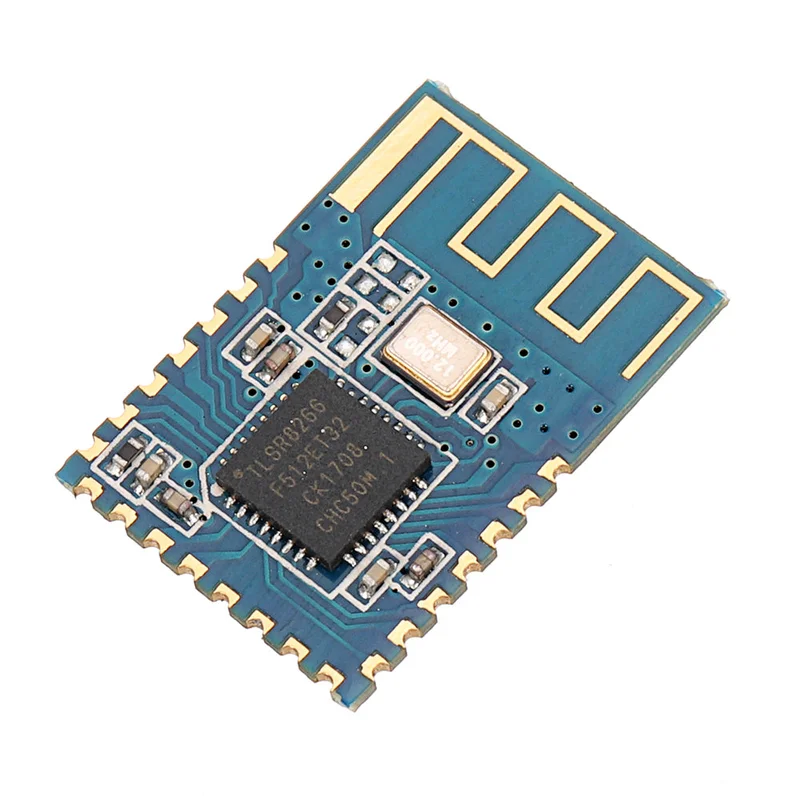

Model: JDY-10 Bluetooth 4.0 slavemodule
Kernel: M0
Communicatie-interface: seriële poort
Werkspanning: 1.9-3.6V
Communicatieafstand: 100 meter
Werkstroom: 90uA
Slaapmodus: 14 uA
Module type: Bluetooth 4.0-slave
Deze transparante transmissiemodule is gebaseerd op de Bluetooth 4.0 protocolstandaard, met een werkfrequentiebereik van 2,4 GHz. De modulatiemodus is GFSK, met een maximaal zendvermogen van 8dBm en een maximale transmissieafstand van 80 meter. Het heeft een laag stroomverbruik, een compact formaat en een sterk signaal voor stabiele gegevensoverdracht.

Kenmerken:

• Ondersteunt gegevensoverdracht van Android en iOS mobiele telefoons
• Laag stroomverbruik (standby-stroom kan verschillende uA bereiken)
• Ondersteunt GPIO en UART perifere interfaces
• Ondersteunt AT-opdrachten
• Kan gecertificeerd worden volgens FCC / CE en andere normen

Toepassingsbereik van het product:

• Bluetooth LED-verlichting
• Motor aanpassing en andere producten
• Anti-verlies alarm en andere producten
• Sport en gezondheidszorg
• Kleine apparaten
• Automotive-elektronica

Technische specificaties:

Fabrieksinstellingen:

Service UUID: FFE0
Functie UUID: FFE1
Baudrate seriële poort: 115200bps

AT instructieset:

Gebruikers kunnen communiceren met de Bluetooth-chip via de seriële poort. De seriële poort gebruikt Tx en Rx signaallijnen en ondersteunt verschillende baudrates: 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200. De standaard baudrate is 115200bps.

Instructies:

• 1. Verkrijg het versienummer:
  Opdracht: AT + VER
  Antwoord: +
  Parameter: versie (Standaard: + JDY-10-V1.8)
• 2. Download het Bluetooth MAC-adres:
  Opdracht: AT + MAC
  Antwoord: + MAC:
  Parameter: MAC-adres
• 3. Stel de Bluetooth-naam in:
  Opdracht: AT + NAAM
  Antwoord: OK
  Parameter: Bluetooth-naam (Standaardnaam: JDY-10, tot 18 bytes)
• 4. Stel / vraag – zendvermogen:
  Opdracht: AT + POWE
  Antwoord: OK
  Parameter: (0-5) (0: 8dB, 1: 5dB, 2: 0dB, 3: -5dB, 4: -10dB, 5: -13dB)
• 5. Stel / vraag – seriële poort baudrate:
  Opdracht: AT + BAUD
  Antwoord: OK
  Parameter: (0-7) (0: 115200 bps, 1: 57600 bps, 2: 38400 bps, 3: 19200 bps, 4: 14400 bps, 5: 9600 bps, 6: 4800 bps, 7: 2400 bps)
• 6. Stel / vraag – uitzendinterval in:
  Opdracht: AT + ADVINT
  Antwoord: OK
  Parameter: (0-6) (0: 100ms, 1: 100ms, 2: 250ms, 3: 500ms, 4: 1600ms, 5: 3200ms, 6: 4800ms)
