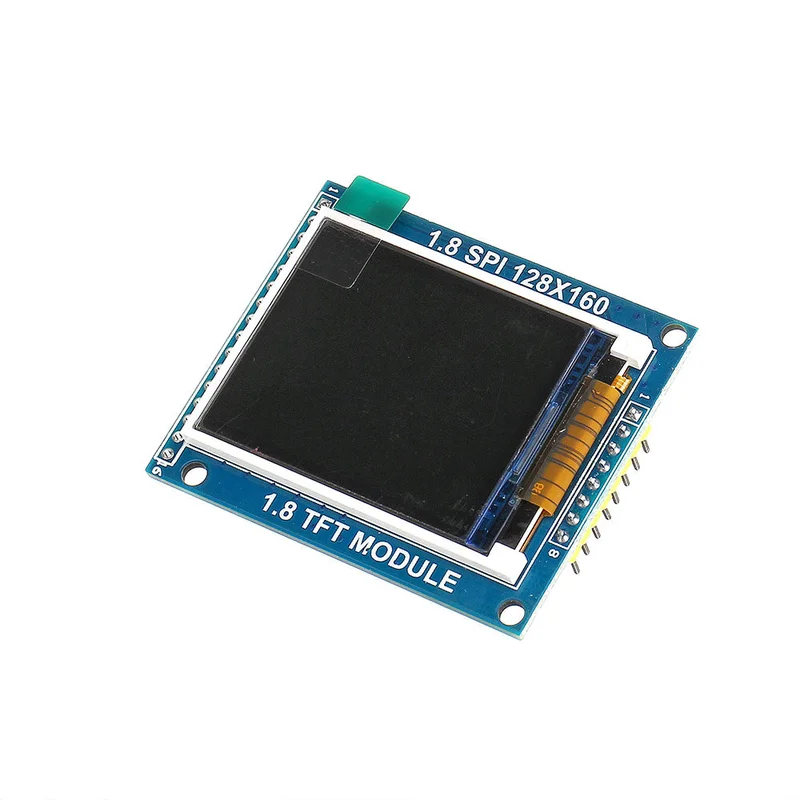

3 Stuks 1.8 inch LCD TFT display module met PCB backplane 128×160 SPI serile poort-Kwaliteitsgarantie

Description

Voorzien van:

• Resolutie: 128×160
• Stuurprogramma IC: ILI9163 / ST7735
• Module met regulator IC ondersteunt voeding van 3,2V / 5V
• Met SD-kaarthouder voor experimenten zoals een digitale fotolijst
• De module behoudt de Nokia 3310 / 5110-interface, ondersteunt de 1602-interface en kan rechtstreeks worden aangesloten.

IO voor gestroomlijnde bedrading: (slechts 3 IO’s na optimalisatie)

• 1. RST – direct verbonden met de resetterminal van de microcontroller, deze IO kan opslaan
• 2. D/C – verbonden met een laag niveau en de chipselectie is langdurig effectief.
• 3. D/C – aangesloten op selectie van IO-besturingsregister
• 4. DIN – aangesloten op IO-besturingsdatatransmissie
• 5. CLK – aangesloten op IO-besturings SPI-bus
• 6. BL – aangesloten op de high-level chip 3.3V-achtergrondverlichting is altijd helder, dan kan deze IO opslaan

IO voor standaardbedrading: (6 IO)

• 1. RST – aangesloten op IO controle LCD reset
• 2. CE – aangesloten IO-besturingschipselectie
• 3. D/C – aangesloten op selectie van IO-besturingsregister
• 4. DIN – aangesloten op IO-besturingsdatatransmissie
• 5. CLK – aangesloten op IO-besturings SPI-bus
• 6. BL – sluit IO-besturingsverlichting aan of uit of PWM besturingshelderheid

Pakket bestaat uit:

• 3 x LCD-module
