3-Delige multifunctionele transistor tester kit voor LCR ESR PWM generator-Kwaliteitsgarantie

Description

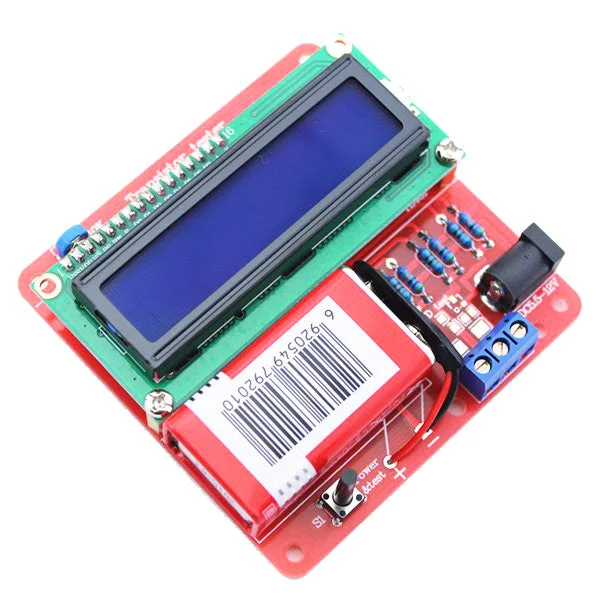

3-delige DIY Multifunctionele Transistor Tester Kit voor LCR ESR Transistor PWM Signal Generator

Kenmerken:

Eén toets meting met automatische uitschakeling. Het stroomverbruik in de uitgeschakelde stand is slechts 20nA, geschikt voor batterijvoeding.
Automatische detectie van PNP en NPN type bipolaire transistors, N- en P-kanaal MOSFET, JFET, diodes, twee diodes, thyristoren, weerstanden, condensatoren en inductoren. Automatische detectie van pin-definities.
Metingen van de bipolaire transistor stroomversterkingsfactor (B) en geleidingsspanning van de emitter (Uf). Darlington transistors kunnen worden geïdentificeerd door de hoge versterkingsfactor en hoge drempelspanning.
Detectie van beveiligingsdiodes binnen bipolaire transistors en MOSFET, weergegeven op het scherm.
Metingen van drempelspanning en MOSFET poortcapaciteit.
Ondersteunt twee meetweerstanden; potentiaal kan ook worden gemeten. Bij het aanpassen van de potentiometer kan de tester de twee uiteinden van de pen en het midden niet onderscheiden.
Weerstandsmeting met een resolutie van 0.1Ω, met een maximale meetwaarde van 50MΩ.
Capaciteitsmeting van 25pF tot 100mF (100000µF), met een resolutie tot 1pF.
Kan meer dan 2µF condensatoren met equivalente serie weerstand (ESR) detecteren, met een resolutie van 0.01Ω. Deze functie is cruciaal voor de prestaties van de detectie van condensatoren.
Toont symbolen van de twee diodes in de juiste richting en geeft de voorspanningsspanning weer.
LED-detectie van de diode voorwaartse spanningsval hoger dan normaal. Dubbele LED’s worden gedetecteerd als dubbele diodes. Gelijktijdige detectie van knipperende lichtemitterende diodes.
Elke test duurt ongeveer twee seconden; alleen de metingen van lange capaciteit en inductie duren langer.
Nieuwe conversatiefunctie, u kunt de volgende extra functies selecteren via het menu:1. Vierkantsgolfsignaalgenerator, ingebouwd binnen het bereik van 1Hz-2MHz;2. PWM pulssignaalgenerator voor 1-99% van het pulsbreedte-gemoduleerde signaal;3. Frequentiemeterfunctie kan signalen van 1Hz-25KHz of hoger testen (met een lichte daling in nauwkeurigheid, deze functie vereist eigen extensies).
Specificaties:

Meetbereik:
Weerstand: 0,5Ω ~ 50MΩ
Condensator: 30pF ~ 100mF
Inductantie: 0,01mH ~ 10H
Werkspanning: kan gebruik maken van 6FF22 9V batterij of DC 5.5V ~ 12V via DC aansluiting
Controller: ATmega328 (geprogrammeerd)
Standby-stroom: 0,02µA
Bedieningsstroom: 13mA (wanneer de teststroom ongeveer 18mA is)

Opmerking:

Bij het meten van niet-polariteit capaciteiten van 1µF, let op kortsluiting tussen de twee aansluitingen en schakel de stroom uit bij het meten van capaciteit. Anders kan het instrument beschadigen. Bij meten met stroom kan het display ‘CELL’ tonen en normaal gebruik verhinderen. Wij zijn niet verantwoordelijk voor dergelijke situaties; vervanging van de chip kan nodig zijn. Let hier goed op!
Download hier het installatiehandboek, vooral belangrijk voor beginners om beschadiging te voorkomen.

Pakketinhoud:

3 x Meter Tester DIY Kit (zonder batterij, niet gelast)

Functie van signaalgenerator

PWM pulssignaalgenerator
