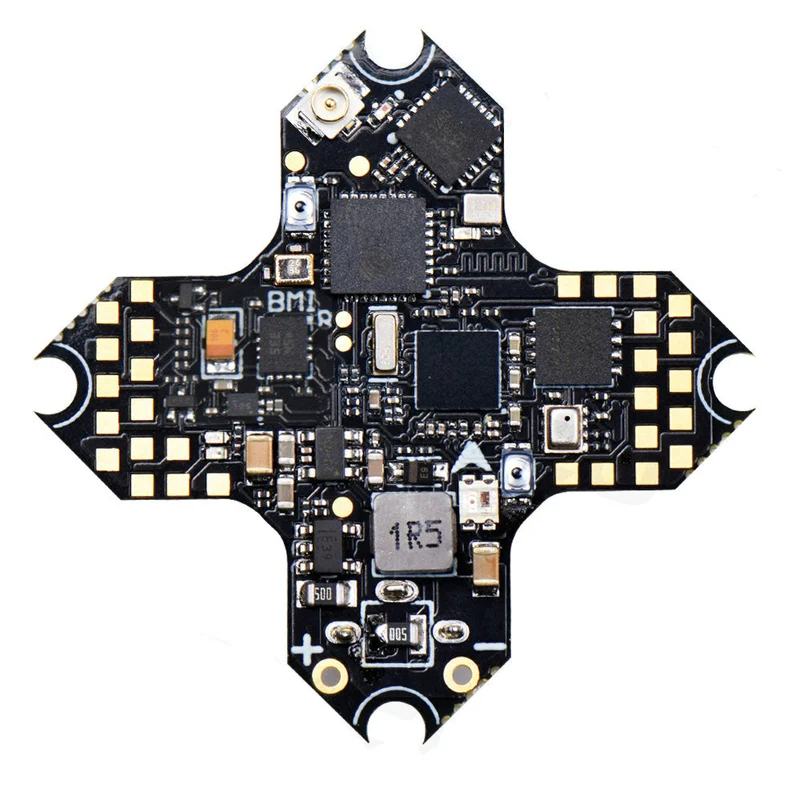

25.5X25.5mm F4 AIO vluchtcontroller met 5A 4in1 ESC en ingebouwde ELRS 2.4G-ontvanger voor RC drone FPV racing-Kwaliteitsgarantie

Description

Opmerking: dit item verandert in de nieuwe GSF405-BMI-versie, wordt geleverd met BMI270 Gyro.

12 augustus 2022.

Beschrijving:

Deze F4 AIO vluchtcontroller is geschikt voor 1-2S en integreert een 4in1 borstelloze ESC en een ELRS 2.4G-ontvanger. Het apparaat beschikt over 5 seriële poorten (UART1, UART2, UART3, UART4, UART6), één I2C-poort en één SBUS-interface (de seriële poort die door SBUS wordt gebruikt is RX2). De ingebouwde ELRS-ontvanger is verbonden met de UART1-poort. Er is een WS2812 LED-lampje op het bord en de WS2812-interface is gereserveerd. Daarnaast is er een ingebouwde black box van 8MB en een barometer, met een zoemerinterface en camera-interface. Een 5V voeding voor de camera-interface is gereserveerd op het bord.

Specificatie: (Handleiding)

Vluchtcontroller:

CPU: STM32F405

Gyroscoop/versnellingsmeter:
BMI270

OSD: AT7456E

Barometer: BMP280

Zwarte doos: 8 MB

IIC: ondersteuning

BEC: 5V

UART: UART1 (ELRS), UART2 (externe RC), UART3, UART4, UART6

USB: micro-usb

Maat: 25.5×25.5mm M2

Ontvanger: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX

Ondersteuning van programmeerbare LED’s zoals WS2812

Ondersteun zoemer

Ingebouwde spanning- en stroomsensor

Firmware: Betaflight_ 4.3.0_STM32F405.HEX

Gewicht: 3,3 g

ELRS:

Frequentie: 2,4 GHz

Werkprotocol: CRSF (Betaflight)

Firmware:JHEMCU_EP24S_2400_RX-

ELRS ontvanger indicator status:

Dubbele flits: inbindmodus

Langzaam knipperend: geen zendsignaal ontvangen

Continu aan: het zendsignaal wordt ontvangen

Stappen voor het koppelen van frequenties:

1. Sluit de USB aan om de vluchtcontroller van stroom te voorzien. Nadat je de USB voor de eerste keer hebt aangesloten, koppel je de USB los zodra je ziet dat het LED-lampje op de ontvanger uitgaat. Herhaal deze handeling twee keer. Wanneer de USB voor de derde keer wordt aangesloten, begint de LED twee keer te knipperen en gaat de ontvanger naar de bindingsmodus.

ESC-parameters:

Ondersteuning van PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600

Ingangsspanning: 1S-2S Lipo

Continu stroom: 5A

Firmware: BLHELI_S S_H_50_REV16_7.HEX

Pakket Inbegrepen:

1x vluchtcontroller bord

1x 2.4G antenne

1x 2.0MM stekkerdraad

1x 470UF/10V condensator

4x M2*6.5MM schokabsorberende bal
