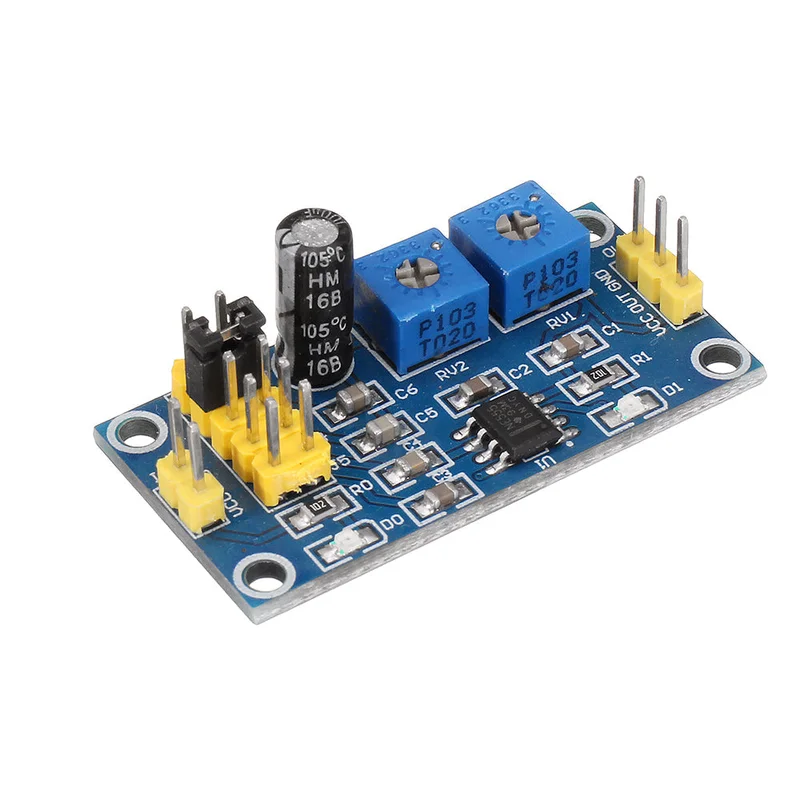

20 Stuks NE555 pulsfrequentie duty cycle signaalgenerator-Kwaliteitsgarantie

Description

Kenmerken:- Grootte: 3,5 cm x 3,6 cm- Belangrijkste chip: NE555- Ingangsspanning: 5V-15V DC. Bij 5V voeding kan de uitgangsstroom ongeveer 15mA zijn; bij 12V voeding kan de uitgangsstroom tot 35mA zijn.- Invoerstroom: ongeveer 100mA- Uitgangsamplitude: 4,2V V-PP tot 11,4V V-PP (afhankelijk van de ingangsspanning)- Maximale uitgangsstroom: 15mA (bij 5V voeding, V-PP groter dan 50%); 35mA (bij 12V voeding, V-PP groter dan 50%)Voordelen:- Uitgang met LED-indicatie; de LED knippert bij een laag niveau en is uit bij een hoog niveau.- Continu instelbare uitgangsfrequentie binnen een bereik.- Lage frequentie blokkering: 1Hz ~ 50Hz- IF bereik: 50Hz ~ 1kHz- Hoogfrequent bereik: 1kHz ~ 10kHz- Hoge frequentie blokkering: 10kHz ~ 200kHz- De output duty cycle kan fijn worden afgesteld, maar de frequentie kan niet apart worden aangepast.- Cyclus T = 0,7 * (Ra + 2 * Rb) * C- Ra, Rb: instelbaar van 0-10K- LF condensator C = 0,001µF- IF condensator C = 0,1µF- Hoogfrequent condensator C = 1µF- Hoge frequentie condensator C = 100µF; de kopers van de golfvormfrequentie kunnen berekeningen :De output duty cycle kan worden afgesteld, maar de frequentie kan niet apart worden aangepast. Het instellen van de duty cycle verandert de inbegrepen:20 x NE555 pulsfrequentie duty cycle signaalgenerator
