20 Stuks 5V mono stereo Bluetooth-ontvanger audiomodule-Kwaliteitsgarantie

Description

Poort beschrijving:

• Voeding:Sluit de positieve pool van de voeding aan. Het spanningsbereik is 4.1V tot 5V. Zorg ervoor dat de voeding binnen dit bereik blijft om schade aan de module te voorkomen.
• Aarde:GND is verbonden met de negatieve pool van de voeding en is ook de audio-aarde. Deze verbinding moet gescheiden zijn van de grond en de audiomassa.
• Linkerkanaal:Sluit de linkerkanaalingang van de eindversterker aan op het linkerkanaal van de module. Het is aan te raden om een condensator op de uitgangspoort aan te sluiten, afhankelijk van de ingang van de eindversterker.
• Rechter kanaal:Sluit de rechterkanaalingang van de eindversterker aan op het rechterkanaal van de module. Ook hier is het aan te raden om een condensator op de uitgangspoort aan te sluiten.
• Mute output poort:Deze poort is standaard ingesteld op een hoog niveau. Wanneer de mute is ingeschakeld, schakelt de poort naar een laag niveau.
• Statusindicator:Wanneer de Bluetooth niet is verbonden, knippert het lampje snel. Zodra de verbinding tot stand is gebracht, knippert het lampje langzaam.
• Gereserveerde poort:Deze poort is opgetrokken tot 5V. Wanneer de poort wordt geactiveerd door een laag niveau, wordt deze uitgeschakeld.

Let op:Gebruik soldeermethoden voor de verbindingen van de Bluetooth-audiomodule naar de voeding of audio-interface. Vermijd het gebruik van aansluitmethoden, omdat contactweerstand ruis kan veroorzaken.

Voorzorgsmaatregelen:

• Voeding:Gebruik bij voorkeur een lineair gereguleerde voeding. Bij gebruik van een DC-DC-voeding, voeg een LC-filter toe om harmonische verstoringen te verminderen.
• Antenne:Houd de Bluetooth-antenne op afstand van sterke elektromagnetische signalen en metalen voorwerpen.
• Buitenmantelafscherming:Een metalen behuizing kan het Bluetooth-signaal verzwakken. Zorg voor voldoende openingen.

Veel voorkomende probleemafhandeling:

• Huidig geluid:Dit kan veroorzaakt worden door aardingsproblemen. Zorg ervoor dat de aarddraad kort en dik is en dat voedingsaarde en audiomassa gescheiden zijn.
• Zwakte van het Bluetooth-signaal:Controleer de voedingsspanning en zorg ervoor dat deze normaal is. Bij problemen met de voeding, voeg diode en condensator toe.
• Bluetooth-signaal niet gevonden:Dit kan veroorzaakt worden door een abnormale voedingsspanning of hoge rimpel. Probeer de verbinding opnieuw te maken.
• Geluidsverwerking:Ruis kan ontstaan door bedrading. Verbeter de aardingspunten om dit op te lossen.

Pakket inbegrepen:

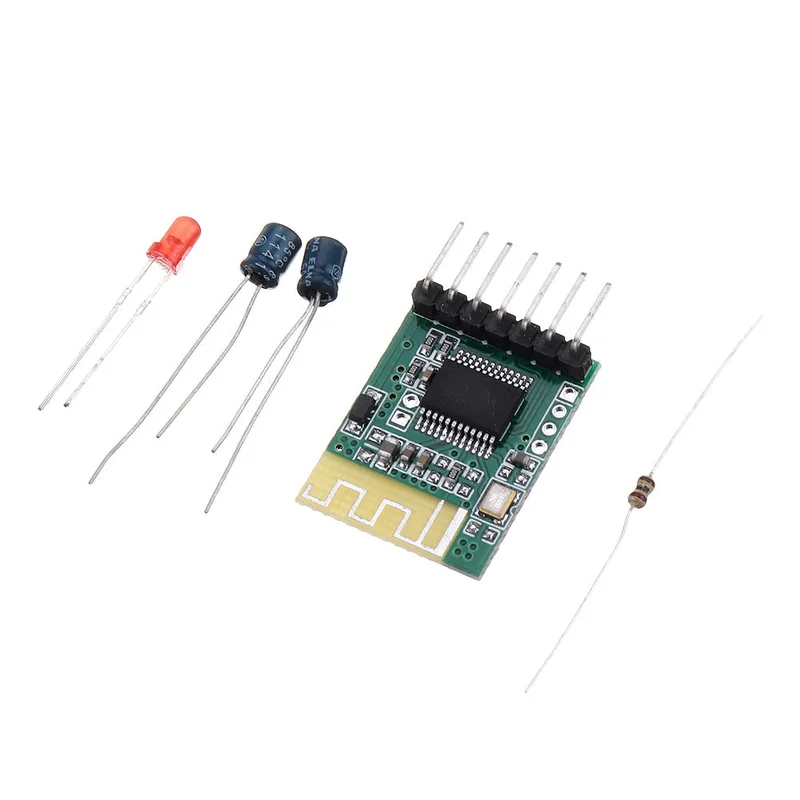

20 x 5V Mono stereo Bluetooth-ontvanger audiomodule
