Inleiding:

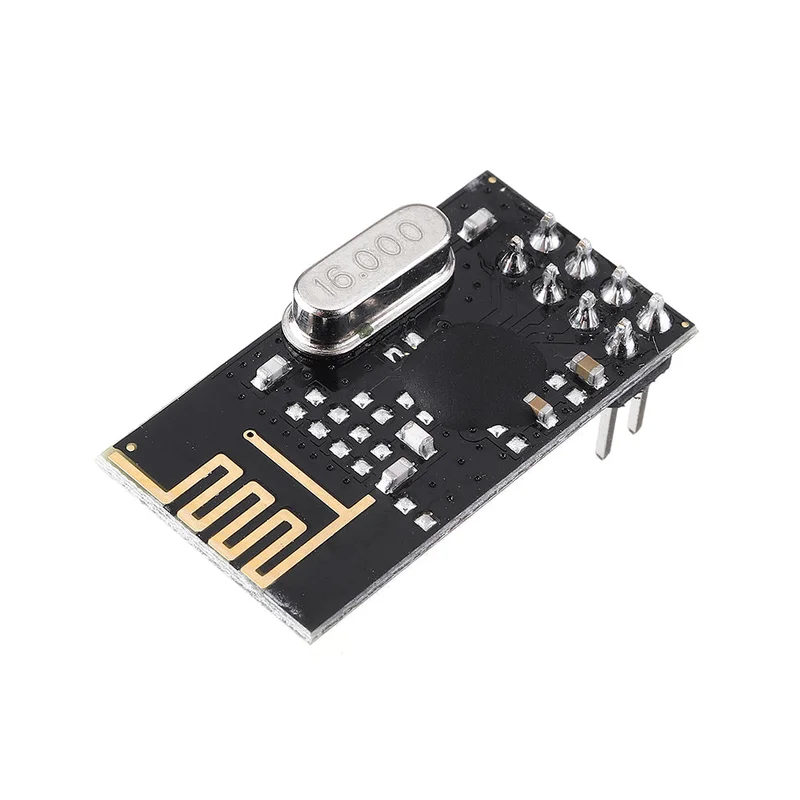

De NF-04 is een 2.4G draadloze module met een compact ontwerp en een ingebouwde antenne. Deze module biedt een hoge datasnelheid (tot 2 Mbps), een SPI-interface en is volledig hardwarematig. Het is zeer stabiel, kosteneffectief en heeft uitstekende spectrumtestkenmerken, en maakt gebruik van industriële componenten.
De NF-04 is veelzijdig inzetbaar in verschillende Internet of Things-toepassingen, zoals draadloze muizen en toetsenborden, afstandsbedieningen, somatosensorische apparaten, actieve RFID, NFC en laagvermogen zelforganiserende netwerken voor draadloze sensorknooppunten. Het is een ideale oplossing voor IoT-toepassingen.
Kenmerken:
- DIP-8 ultra klein pakket, ingebouwde 2.4G antenne, compact en gebruiksvriendelijk.
- Ondersteunt data-ontvangst van zes kanalen.
- Ondersteunt gangbare modulatiemethoden zoals GFSK/FSK.
- Ondersteunt datasnelheden van 2Mbps, 1Mbps en 250Kbps.
- Multifrequentiepunt: 126 frequentiepunten voor communicatie met meerdere punten en frequentiehoppen.
- Intern geïntegreerde hoge PSRR LDO.
- Breed voedingsspanningsbereik: 1.9V tot 3.6V.
- Gemiddelde emissiestroom zo laag als 110mA.
- Ontvangstgevoeligheid: -96dBm bij 250kbps.
- Maximaal zendvermogen: +7dBm.
- Met vierdraads SPI-interface kan de snelheid oplopen tot 10MHz.
- Interne geïntegreerde intelligente ARQ-protocolmotor.
- Transceiver data hardware interrupt output.
- Ondersteuning voor 1bit RSSI-uitvoer.
- Lage toepassingskosten: integreert alle high-speed signaalverwerkingsonderdelen gerelateerd aan het RF-protocol, zoals automatische hertransmissie van verloren datapakketten.
- Eenvoudig te ontwikkelen door de geïntegreerde verbindingslaag, met automatische hertransmissiefunctie en foutdetectie.
Specificaties:
| Module model | NF-04 |
| Pakket | DIP-8 |
| Grootte | 28.5 x 15.2 mm |
| Communicatie-interface | SPI (tot 10 Mbps) |
| Lucht snelheid | 250k ~ 2Mbps, 3 instelbare niveaus (250 kbps, 1 Mbps, 2 Mbps) |
| Spectrumbereik | Instelbaar van 2400 MHz tot 2525 MHz, stappen van 1 MHz |
| Antenne vorm | Ingebouwde PCB antenne, ontvang 2dBi |
| Maximale zendvermogen | 7dBm |
| Gevoeligheid ontvangen | -96dBm @ 250Kbps |
| Gemiddelde stroom | Emissiestroom: 25mA (7dBm) Ontvangststroom: 15mA (2Mbps) Afschakelstroom: 1.0uA (Shutdown-modus) |
| Voeding bereik | 1.9V ~ 3.6V, typische waarde 3.3V |
| Bedrijfstemperatuur | -20 °C ~ 85 °C |
| Opslagomgeving | -20 °C ~ 90 °C, <90% RH |
