Beschrijving:

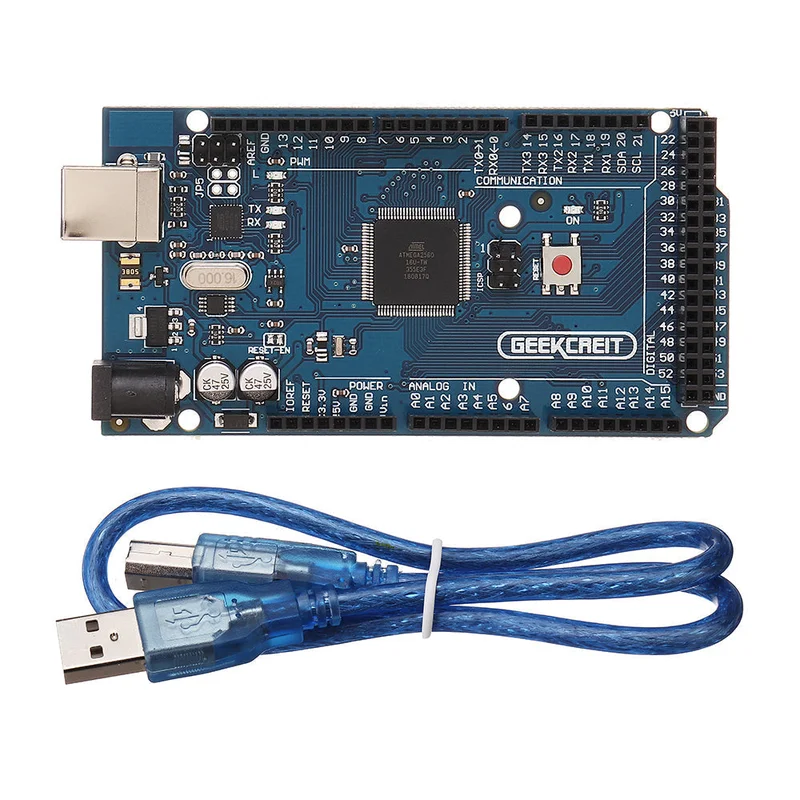

Dit is een Arduino compatibel R3 Mega2560 ATmega2560-16TW (upgrade-versie) besturingsbord met USB-kabel. Dit bord bevat een ATmega2560 microcontroller met 54 digitale in- en uitgangen (waarvan 14 PWM-uitgangen), 16 analoge ingangen, en 4 UARTs (hardware seriële poorten). Het maakt gebruik van een 16 MHz kristaloscillator. Met de bootloader kunt u programma’s rechtstreeks via USB downloaden zonder externe schrijvers te gebruiken. U kunt het bord voeden via USB of met een externe AC-naar-DC-adapter of batterij.
De ontwikkelomgeving is gebaseerd op open-source principes, waardoor u gratis kunt downloaden voor gebruik in projectwerk, onderwijs en interactieve toepassingen.
Voeding ontwerp: Er zijn twee opties voor het voedingssysteem van de Mega: directe USB-voeding of externe voeding. De voeding schakelt automatisch om. De externe voeding kan een AC-naar-DC-adapter of een batterij zijn, met een aanbevolen spanning van 6,5 – 12V. Als de spanning lager is dan 6V, kan de I/O-poort mogelijk niet de vereiste 5V leveren, wat kan leiden tot instabiliteit. Bij een spanning hoger dan 12V kan de regelaar oververhit raken en het bord beschadigen.
De ontwikkelingskaart is in de fabriek getest voordat er een klein Blink-programma op wordt geladen. Tijdens de inspectie gaat de LED 3 seconden aan en dan 1 seconde uit, in een non-stop cyclus om te controleren of het bord goed functioneert.
Specificatie:
- Microcontroller: ATmega2560
- Bedrijfsspanning: 5V
- Ingangsspanning (aanbevolen): 7-12V
- Ingangsspanning (limieten): 6-20V
- Digitale I/O-pinnen: 54 (waarvan 14 PWM-uitgangen)
- Analoge invoerpinnen: 16
- DC-stroom per I/O-pin: 40 mA
- DC-stroom voor 3,3V pin: 50 mA
- Flash geheugen: 256 KB (waarvan 4 KB gebruikt door bootloader)
- SRAM: 8 KB
- EEPROM: 4 KB
- Kloksnelheid: 16MHz
Pakket inbegrepen:
- 2 x MEGA 2560 R3 ontwikkelbord
- 2 x USB-kabel
