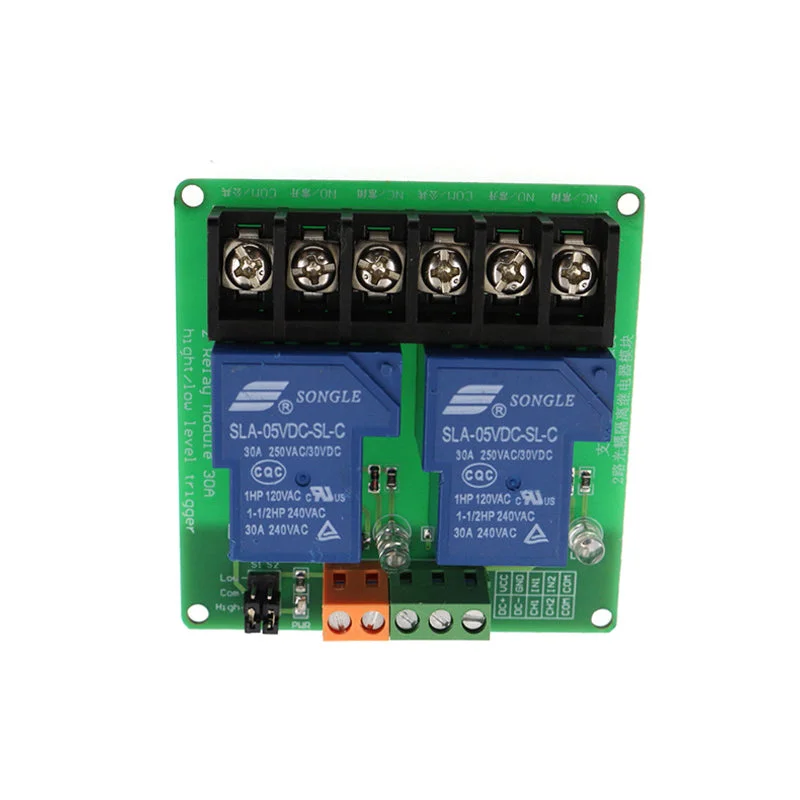

2-Kanaals relaismodule 30A met optocoupler-isolatie 5V, ondersteunt hoge en lage trigger-Kwaliteitsgarantie

Description

Beschrijving:1. Deze module maakt gebruik van een hoogwaardig 30A relais, met een normaal open interface en een maximale belasting van: AC 250V / 30A, DC 30V / 30A;2. Voorzien van SMD-optocoupler-isolatie, biedt sterke aandrijfkracht en stabiele prestaties; triggerstroom is 5mA;3. De modulespanning is 5V;4. De module kan worden ingesteld op hoge of lage trigger via jumper;5. Gebruiksvriendelijk interface-ontwerp, alle aansluitingen kunnen eenvoudig worden aangesloten via de aansluitklemmen;6. Modulegrootte: 72 mm x 40 mm x 24 mm (L x B x H);7. Voorzien van vier bevestigingsgaten, met een diameter van 3,1 mm en een afstand van 44,5 mm x 27,5 mm;
Technische parameters:Relaisversie: 5V;Ruststroom: 5mA;Maximale stroom: 190mA;Triggerstroom: 2-4mA;
Module-interface:1. DC +: positieve voeding voor de module (trigger terminal spanning positief);2. DC -: negatieve voeding voor de module (trigger terminal spanning negatief);3. IN: signaaltriggerterminal (de standaard triggerspanning is gelijk aan de voeding);4. Selectie van triggermodus op hoog of laag niveau, zoals afgebeeld, verbinding met jumper en L-zijde, trigger op laag niveau aan IN-zijde, verbonden met hoge trigger aan H-zijde;5. NC (NC): normaal gesloten relais;6. Gemeenschappelijk (COM): gemeenschappelijke aansluiting van het relais;7. NO (NO): normaal open relais;
Functies:Dubbelzijdig FR-4 PCB-bord;Gebruik van een hoogvermogen relais om een belasting tot 30A te regelen;Voorzien van optocoupler-isolatie voor anti-interferentie;Zwarte 9500-terminals, handiger voor bedrading met hoge stroomsterkte;Elk circuit heeft een relais met LED-indicatie;De modules voldoen aan internationale veiligheidsnormen met isolatiesleuven in de controle- en laadruimtes;
Toepassingen:PLC-automatiseringsapparatuurbesturing, industriële systeembesturing, Internet of Things-besturing, slimme thuisbesturing, ontwikkelingsexperimenten voor elektronisch hobbyisten, en diverse circuitmodificaties;Voedingsspanning: 5V;Ruststroom: 5mA;Maximale bedrijfsstroom: 190mA;Trigger-modus: lage trigger, hoge trigger;Laadspanning: DC 30V of AC 250V;Laadstroom: 30A;Levensduur van het relais: meer dan 100.000 schakelingen;
Triggerspanningsbereik:5V lage triggermodule: 0-2VDC relais aan (AAN), 3-5VDC relais uit (UIT);5V hoge triggermodule: 3.3-5VDC relais aan (AAN), 0-2.5VDC relais uit (UIT);
Pakket bestaat uit:1 x relaismodule;
