Description
Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openenCode: Klik hier om te openen

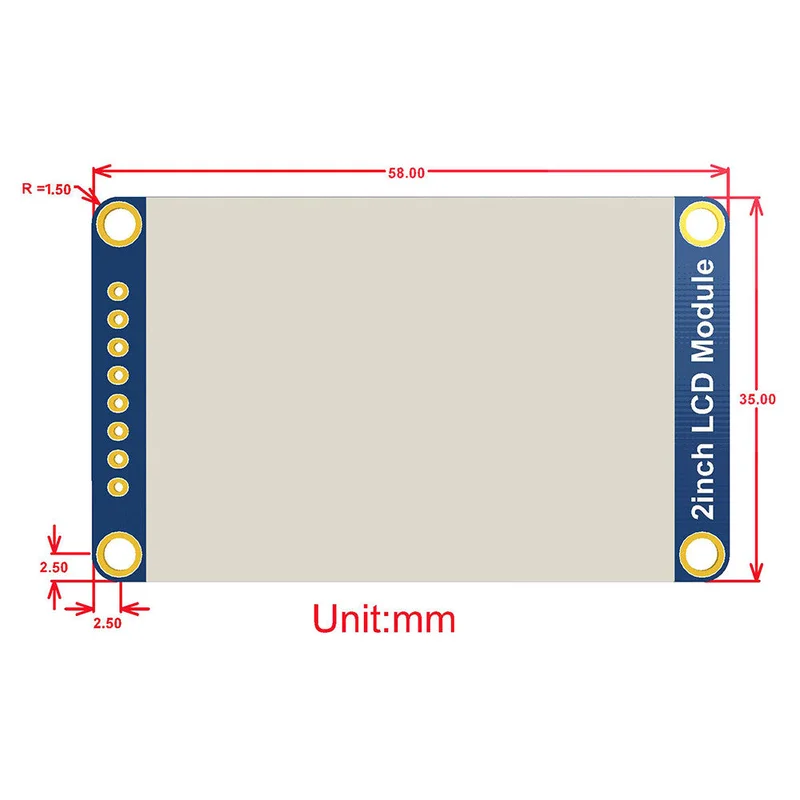

Overzicht:Dit is een algemene LCD-displaymodule met een IPS scherm van 2 inch diagonaal en een resolutie van 240 × 320. De module heeft een ingebouwde controller en communiceert via een SPI-interface.
Kenmerken:
- SPI-interface, vereist minimaal GPIO voor besturing
Specificaties:
- Stuurprogramma: ST7789
- Koppel: SPI
- Weergavekleur: RGB, 262K kleuren
- Resolutie: 240 × 320
- Achtergrondverlichting: LED
- Bedrijfsspanning: 3.3V
Koppelingen:
| SYMBOOL | OMSCHRIJVING |
| VCC | Vermogen (3.3V input) |
| GND | Grond |
| DIN | SPI-gegevensinvoer |
| CLK | SPI-klokingang |
| CS | Chipkeuze, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor commando) |
| RST | Reset, laag actief |
| BL | Achtergrondverlichting |
Pakket bestaat uit:1 x LCD-schermmodule
