Description
Voorzien van:

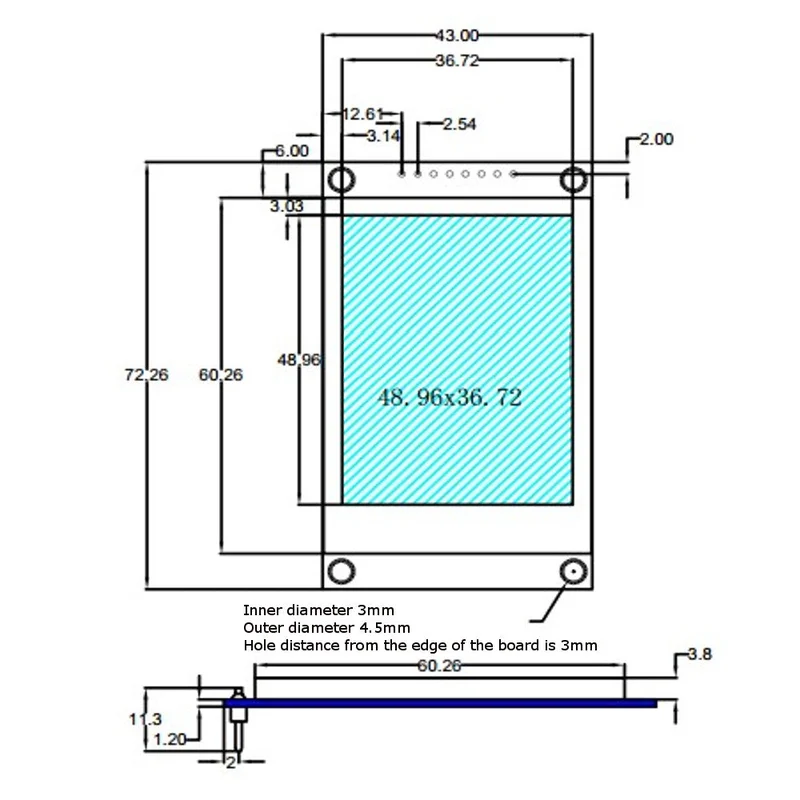

- Afmetingen: 2,4 inch
- Drive-chip: ILI9341
- Aanraaktype: zonder aanraken
- Resolutie: 240 x 320
- Communicatie interface: SPI
Interface beschrijving:
- 1. GND (aarde)
- 2. VCC (voeding 3,3 V)
- 3. CLK (kloklijn)
- 4. MOSI (gegevensinvoer)
- 5. RES (resetlijn)
- 6. DC (data/commandoselectielijn)
- 7. BLK (achtergrondverlichting)
- 8. MISO (gegevensuitvoer)
Pin beschrijving:
Als u de IO-poort wilt besparen, kan de achtergrondverlichting van BLK niet worden aangesloten. Het systeem is ontworpen om de achtergrondverlichting te verlichten, zelfs als deze niet is aangesloten. Om de achtergrondverlichting uit te schakelen, moet u BLK verbinden met een laag niveau of rechtstreeks met aarde.
MISO is het uitgangssignaal van het scherm. Als u de informatie op het scherm niet hoeft te lezen, kan deze pin worden losgekoppeld. Er zijn minimaal 4 IO-poorten vereist om te kunnen werken.
