16-Niveau LED muziek audiospectrumindicator met instelbare groene kleursnelheid – DIY kit-Kwaliteitsgarantie

Description

Beschrijving:

Let op: dit is een doe-het-zelfkit, je moet het zelf in elkaar zetten.

Bijgewerkte functies:

• De nieuwe LED-module is veel mooier dan de vorige. De productietijd van de kit is met bijna 2/3 verminderd.
• Het plaatsen van de LED’s op de printplaat gaat sneller, waardoor je minstens 1/3 van de tijd bespaart. De gesoldeerde pinnen zijn ook sneller, met een tijdsbesparing van ongeveer 1/3.

De afmetingen van de 16-segment audiospectrum display PCB zijn 176 x 50 mm, met een LED-grootte van 167 x 41 mm.

De PCB-plaatdikte is 1,4 mm, de LED-module is 0,8 mm dik, wat een totale dikte van 2,2 mm oplevert.

Belangrijk:

• De module heeft een groene kleur, de voeding is DC 5V / 600mA. De maximale helderheid onder volledige belasting is niet hoger dan 600mA, gebruik geen USB-stroom met een uitgang van meer dan 600mA.
• De pinnen op deze rij zijn positief (+), wat overeenkomt met het bord.
• De kit bevat 33 groene modules, inclusief één reserve.
• Let tijdens het solderen goed op de kleur en polariteit van de LED-module. Vergeet niet de eerste rij pinnen en de positie van de soldeerbalk te controleren.

Kenmerken:

• Ondersteunt een frequentiebereik van 32Hz-20KHz en maakt redelijke kanaalinstellingen mogelijk binnen het bereik van 10Hz-20KHz.
• Display flip-functie en 16-niveau helderheidsaanpassing.
• Het spectrum van de hoofdlandingssnelheid, de piektijd van de lamp en de afname van de snelheid kunnen afzonderlijk worden aangepast.
• Vloeiende weergave en bodemloze weergavemodus met uitstekende AGC-verwerking voor een rijker signaal.
• Professionele constante stroom driverchip voorkomt knipperproblemen bij de LED-lampjes.

Specifieke bediening:

I. Normale modus:

• Druk op de UP-modusschakelaar.
• Druk op de OMLAAG-modusschakelaar.
• Dubbelklik op OK om te schakelen tussen uitvoer en gelijkmatige uitvoer.
• Druk op OK of de onderste schakelaar voor drie seconden.
• Houd UP + DOWN 1 seconde ingedrukt voor de display flip-functie.
• Houd UP + OMLAAG + OK 2 seconden ingedrukt om het zelftestprogramma in te voeren en druk 2 seconden op OK om het te verlaten.
• Houd UP ingedrukt voor helderheid verhogen.
• Houd DOWN ingedrukt voor helderheid verlagen.

II. Snelheidsinstellingsmodus:

• Houd bij normaal schakelen de OK-knop ingedrukt om binnen te komen en druk 2 seconden op OK om te verlaten.
• Stel de snelheid van het hoofdlichaam C1 in (5 optionele snelheden).
• Stel de piek verblijftijd in (15 opties).
• Stel de piek daalsnelheid in (15 opties).
• Selecteer uitvoereffecten (uitvoer of vloeiende uitvoer).

III. Bediening van andere functies:

• Herstel naar fabrieksinstellingen door OK 10 seconden ingedrukt te houden.

Pakket inbegrepen:

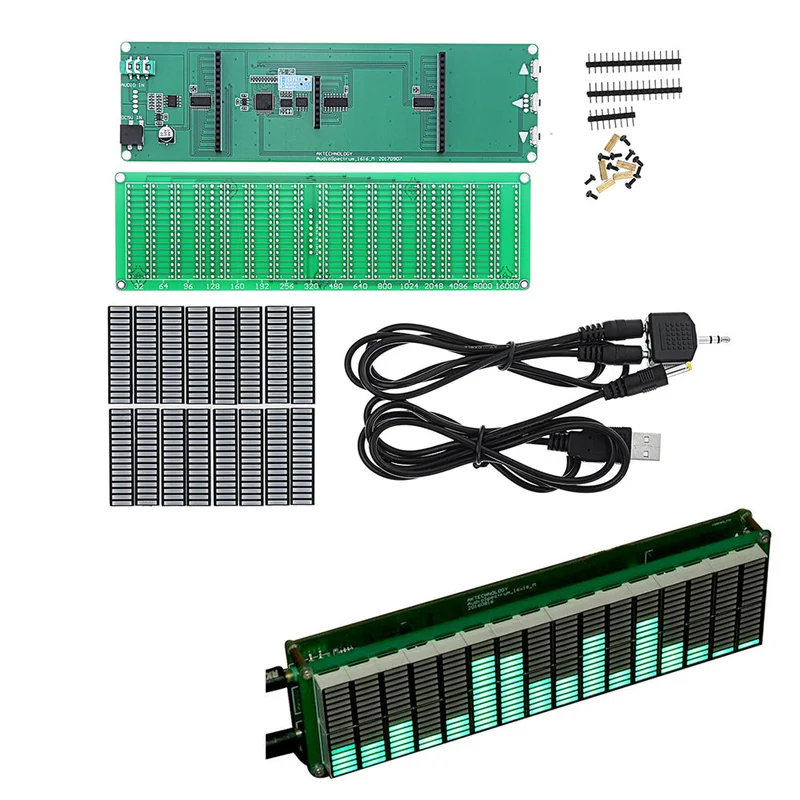

• 1 x 16-niveau LED audiospectrum DIY kit
