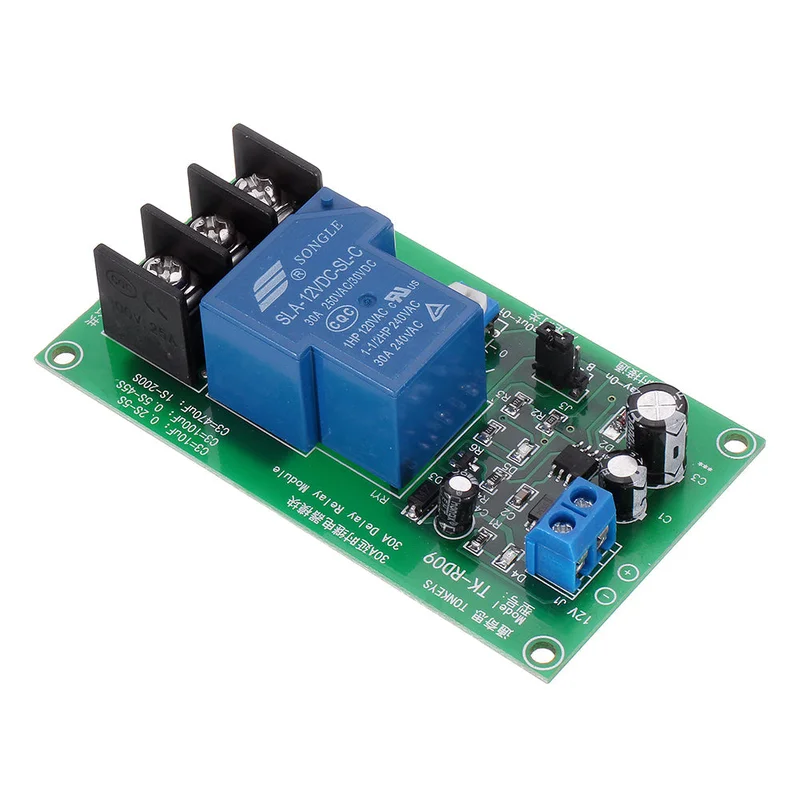

12V DC 0-200s instelbare 30A tijdvertraging relaismodule-Kwaliteitsgarantie

Description

Kenmerken:

• Gebruik van de speciale tijdchip NE555 als hoofdcontrole, waardoor de tijd nauwkeurig en stabiel is;
• Instelbaar in twee werkmodi:
• A—direct inschakelen bij stroomtoevoer, uitschakelen na de ingestelde vertraging (blijft uitgeschakeld totdat de invoer wordt uitgeschakeld);
• B—de stroom wordt niet eerst ingeschakeld, en na de ingestelde vertraging wordt de relais ingeschakeld (blijft aan totdat de invoer wordt uitgeschakeld).
• De jumper-instellingen op de printplaat maken het mogelijk om tussen functie A en B te schakelen. Standaard is ingesteld op modus A.
• De tijd kan worden aangepast met een instelbare weerstand. De vertraging varieert van 0-5 seconden / 1-45 seconden / 1 seconde – 200 seconden.
• Geen externe start vereist, de stroom gaat automatisch naar de vertragingstoestand;
• Typische werkspanning is 12V DC.
• Stroombesparing in standby, slechts 3mA verbruik.
• Beveiliging tegen omgekeerde polariteit. Bij omgekeerde voeding werkt de module niet en wordt deze niet beschadigd.

Modusbeschrijving:

• Modus A:Na aansluiting op de voeding brandt het rode indicatielampje, wat aangeeft dat de stroom aan is. De relais schakelt onmiddellijk in en het groene indicatielampje brandt. Op dat moment zijn de normaal open en gemeenschappelijke terminals ingeschakeld (de normaal gesloten terminal is uitgeschakeld). Na een bepaalde tijd schakelt de relais uit en dooft het groene indicatielampje. Op dat moment zijn de normaal open en gemeenschappelijke terminals uitgeschakeld (de normaal gesloten terminal is ingeschakeld). Deze toestand blijft bestaan totdat de invoer wordt uitgeschakeld.
• Modus B:Na aansluiting op de voeding brandt het rode indicatielampje, wat aangeeft dat de stroom aan is. De relais beweegt niet, het groene indicatielampje brandt niet en de normaal open en gemeenschappelijke terminals blijven uitgeschakeld totdat de stroom wordt ingeschakeld (de normaal gesloten terminal is ingeschakeld). Na een bepaalde tijd schakelt de relais in en brandt het groene indicatielampje. Op dat moment zijn de normaal open en gemeenschappelijke terminals ingeschakeld (de normaal gesloten terminal is uitgeschakeld). Deze toestand blijft bestaan totdat de invoer wordt uitgeschakeld.

Inhoud van de verpakking:

• 1 x 12V DC 0-200S instelbare 30A tijdvertraging relaismodule
