Description

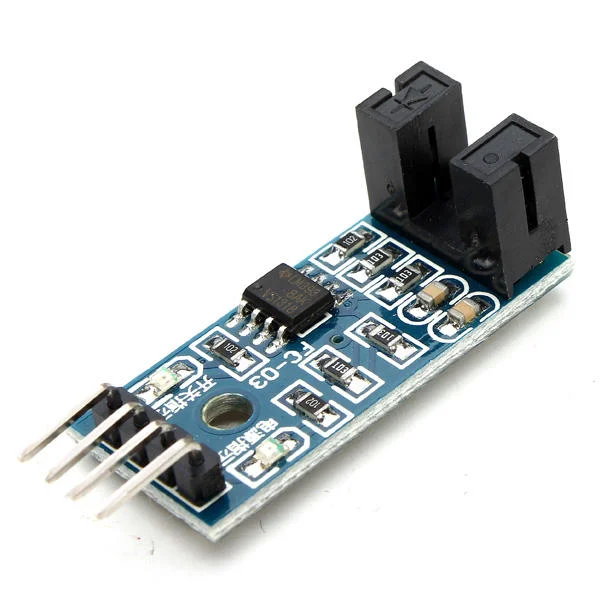

10 stuks snelheid meet sensor teller motor test module
Toepassing:
Veelzijdig inzetbaar voor het detecteren van motorsnelheid, puls telling, en positie limiet.
Kenmerken:
Voorzien van een geïmporteerde groef optische koppelingsensor met een breedte van 5 mm. Het heeft een uitgangsindicatie: als het uitgangssignaal hoog is, zijn de lichten uit; bij een laag uitgangssignaal zijn de lichten aan. Bij bedekking zal het hoog niveau uitvoeren, anders komt het lage niveau uit. Het biedt een goed signaal en golfvorm, met een sterk rijvermogen van meer dan 15 mA. De werkspanning ligt tussen 3,3V en 5V. Uitgang: digitale schakeluitgang (0 en 1). Voorzien van een vast boutgat voor eenvoudige installatie. Afmetingen van de print PCB: 3,2 cm x 1,4 cm. Gebruik de LM393 breedspanning comparator.
Specificaties:
De DO output-interface kan direct worden aangesloten op een IO-poort van een microcontroller. Het kan ook worden gebruikt met een blokdetectiesensor, zoals het detecteren van de snelheid van een motorencoder. DO-modules kunnen worden aangesloten op relais, limiet schakelaars en andere functies, en kunnen ook worden gecombineerd met een actieve buzzer module voor alarmdoeleinden.
Bedrading specificatie:
VCC: sluit de positieve 3,3V-5V voeding aan.
GND: sluit de negatieve voeding aan.
DO: TTL schakel signaal uitgang.
AO: deze module werkt niet.
Pakket bevat:
10 x snelheidsmeetmodule
