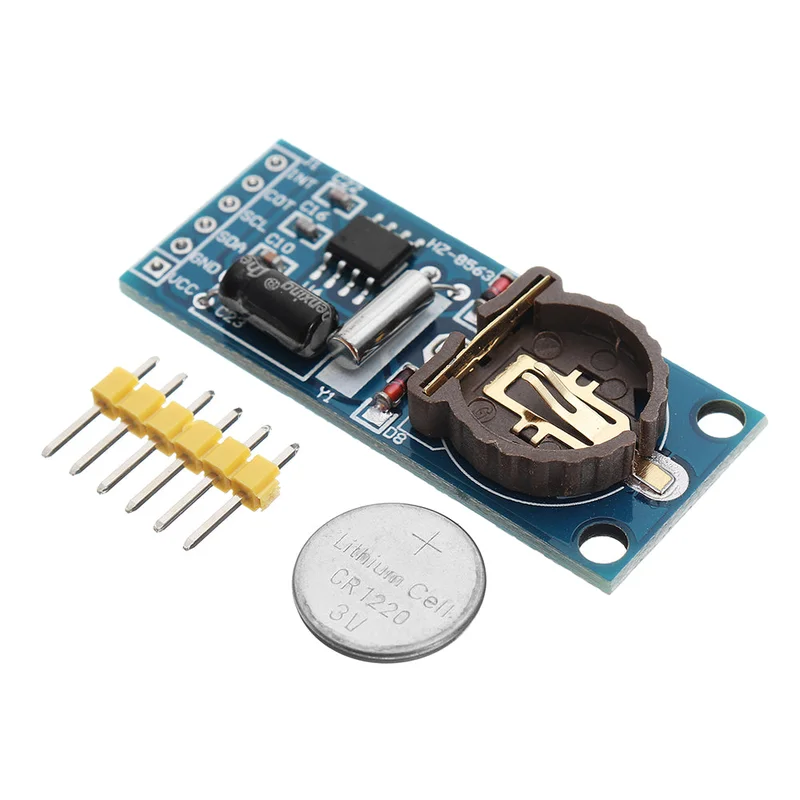

Description
Kenmerken:
- De module heeft twee vereiste poorten: SDA en SCL, evenals extra functies zoals INT en COT.
- Spare batterij: wanneer het systeem geen stroom meer heeft, voedt de reservebatterij de PCF8563-chip, waardoor deze tot tien jaar normaal kan functioneren.
- Kristaltrillingen: het product bevat een origineel kristal dat zorgt voor een stabiele en nauwkeurige tijdsweergave.
- De chip is getest en blijkt de meest stabiele, nauwkeurige en energiezuinige optie te zijn in vergelijking met andere klokchips zoals de DS1302.
Prestatie-indicatoren:
- Voeding via een reservebatterij.
- Breed spanningsbereik van 1.0 tot 5.5V.
- Ultra laag stroomverbruik: typische waarde van 0,25µA.
- Communicatie via I2C seriële businvoer/-uitvoer.
- Programmeerbare uitgangsfrequentie van 32.768 kHz, 1024 Hz, 32 Hz, en 1 Hz.
- Vier alarm- en timerfuncties.
- Bevat een resetcircuit, oscillatorcapaciteit en een detectiecircuit voor vermogensverlies.
- Ondersteunt lekkage-onderbrekingsoutput.
- Lees- en schrijfcapaciteit tot 400 kHz.
- Rechter INT-interruptuitgang (meestal niet beschikbaar).
- Uitgangsterminal voor cotangente klok (meestal niet beschikbaar).
- SCL IIC-klokinterface verbonden met de IO-poort van de microcontroller.
- SDA IIC digitale interface verbonden met de IO-poort van de microcontroller.
- Externe GND-moduleverbinding.
- VCC-voedingsinterface extern van 3.3V tot 5V.
