Description
Voorzien van:

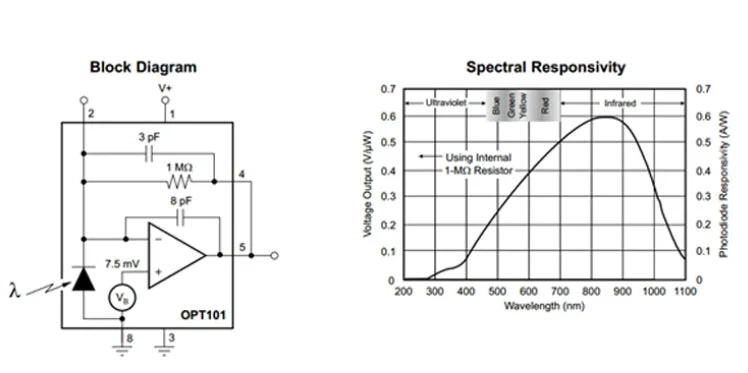

De OPT101 is een fotosensor met verlichtingssterkte die een fotodiode en een speciaal geoptimaliseerde op-amp integreert. Het transparante pakket zorgt ervoor dat de fotodiode een groter detectieoppervlak heeft met een hogere gevoeligheid en een breed spectraal responsbereik (infrarood tot zichtbaar licht 300 nm-1000 nm).
Parameters:
- Werkspanning: 2.7 ~ 36V
- Werktemperatuur: 0 °C ~ 70 °C
- Bestralingsgebied licht fotodiode: 5,2 mm²
- Fotostroom: 0.45A / W (λ = 650nm)
- Uitgangsspanningsverhouding: 0,45 V / µW
- Bereik analoge uitgangsspanning: Vs-1.15
- Bandbreedte: 14 KHz
- Statisch stroomverbruik: 120µA
PIN omschrijving:
- VCC: positieve pin voor voeding
- -V: negatieve voeding
- -IN: de inverterende ingang van de interne op-amp en het negatieve van de interne fotodiode
- 1M: Interne ingang van 1MΩ feedbackweerstand
- UIT: Versterkeruitgang
- COM: interne fotodiode positief, meestal verbonden met GND
Opmerking: De module soldeert de CEXT externe condensator en de externe REXT-weerstand niet, waardoor de pad eenvoudig kan worden verlengd.
Pakket bestaat uit:
- 10 x OPT101 verlichtingssensor
