Description
Kenmerken:

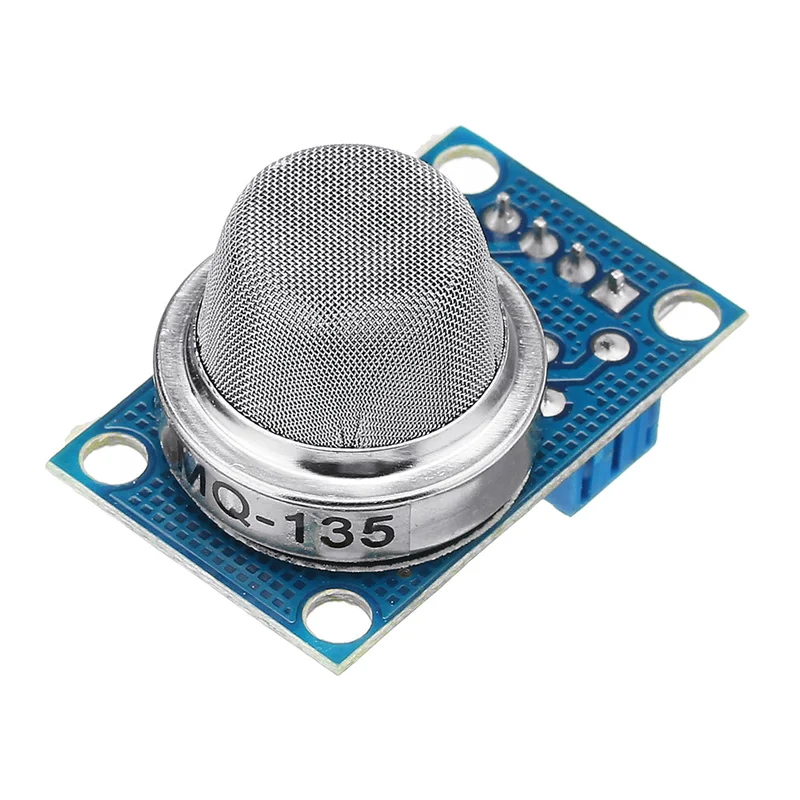

- Gevoelig materiaal van de MQ135-gassensor, gemaakt van tinoxide (SnO2), dat de geleidbaarheid verandert bij aanwezigheid van verontreinigende gassen.
- Met een eenvoudige schakeling kan de geleidbaarheid worden omgezet in een uitgangssignaal dat overeenkomt met de gasconcentratie.
- De MQ135-sensor heeft een hoge gevoeligheid voor ammoniak, sulfide, benzeendamp en andere schadelijke gassen, waardoor het een kosteneffectieve oplossing is voor diverse toepassingen.
Specificaties:
- Dubbel paneelontwerp met indicatie van stroom en TTL-signaaloutput.
- DO-schakelsignaal (TTL) en AO analoge signaaluitgang.
- TTL-uitgangsignaal is laag; wanneer de uitvoer laag is, brandt het signaallampje en kan het direct worden aangesloten op een MCU of relaismodule.
- De spanning van de analoge uitgang neemt toe met de concentratie van het gas.
- Goede gevoeligheid voor de detectie van gas en aardgas.
- Voorzien van vier schroefgaten voor eenvoudige bevestiging.
- Productafmetingen: 32 mm (L) x 20 mm (B) x 22 mm (H).
- Langdurige levensduur en betrouwbare stabiliteit.
- Snelle respons- en hersteltijd.
Elektrische prestaties:
- Gasdetectie: ammoniak, sulfide, benzeendamp.
- Dosisconcentratie: 10 – 1000 ppm.
- Ingangsspanning: DC 5V.
- Stroomverbruik: 150 mA.
- DO-uitvoer: TTL digitale signalen 0 en 1 (0,1 en 5V).
- AO-uitvoer: 0.1-0.3V (relatief niet-vervuilend), maximale spanning bij hoogste concentratie is ongeveer 4V.
- Chip: AT89S52.
- Kristal: 11.0592 MHz.
- Baudrate: 9600.
- Compilatie-omgeving: Keil.
Speciale herinnering:
Nadat de sensor is ingeschakeld, moet deze ongeveer 20 seconden opwarmen voor stabiele meetgegevens. Het verwarmen van de sensor is normaal, aangezien er een verwarmingsdraad in zit; als de sensor warm aanvoelt, is dit normaal.
Pakket bevat:
