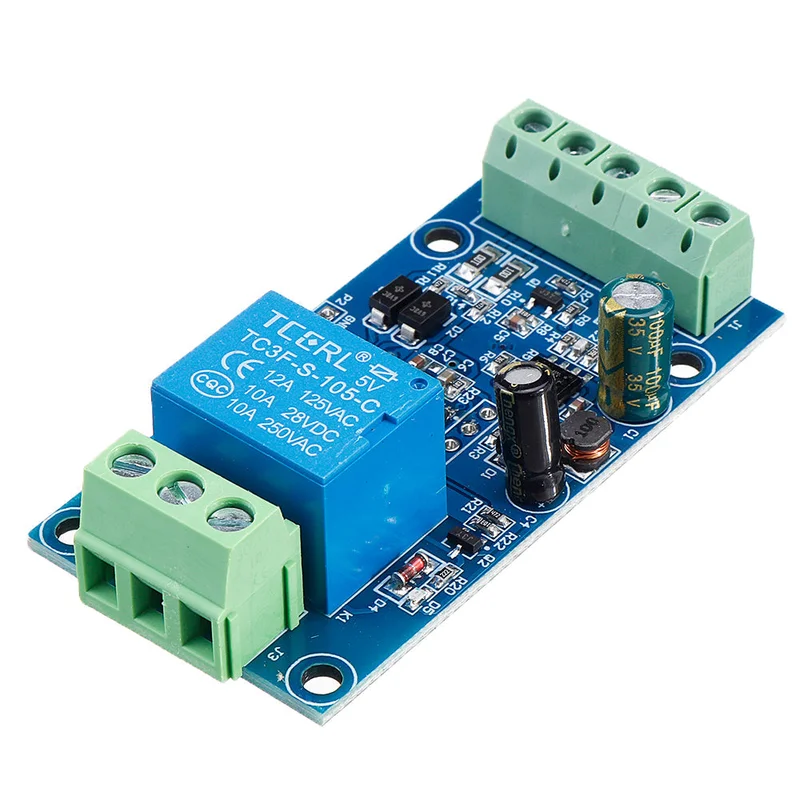

10 Stuks Modbus RTU 7-24V relaismodule RS485/TTL 1-weg invoer en uitvoer met anti-reverse bescherming-Kwaliteitsgarantie

Description

Productparameters:

• Volwassen en stabiele 8-bit MCU en MAX485 level-conversiechip aan boord.
• Ondersteunt standaard Modbus RTU-protocol.
• Communicatie-interface: ondersteuning voor RS485 / TTL UART-interface.
• Communicatie baudrate: 4800/9600/19200, standaard 9600bps, ondersteunt energiebesparing.
• Fotocoupler ingangssignaal: DC3.3-30V (deze ingang kan niet worden gebruikt voor relaisbesturing).
• Uitgangssignaal: relais schakelsignaal, ondersteuning voor handmatig, flash-off modus; de vertragingsbasis van flash-off is 0,1 S, de maximaal instelbare flash-off tijd is 6553,5 S.
• Apparaatadres: 1-255, standaard 255, ondersteuning voor uitschakelen bij opslaan.
• Aan boord van één 5V, 10A / 250V AC relais, dat continu 100.000 keer kan aantrekken, met bescherming tegen diodelekkage en korte responstijd.
• Onboard relais schakelaar indicator.
• Voedingsspanning: DC7-24V, met ingang anti-reverse bescherming.

Aansluitingen:

• VCC, GND: DC7-24V voedingsingang.
• IN, GND: DC3.3-30V optocoupler signaalingang.
• A +, B-: RS485 communicatie-interface, A +, B- zijn verbonden met A +, B-.
• Relaisuitgang signaaluitgang.
• NC: normaal gesloten einde, het relais is kortgesloten naar COM vóór het intrekken, en blijft zwevend na het intrekken.
• COM: publiek einde.
• NO: normaal open, wordt het relais geschorst voor de pull-in en kortgesloten naar COM na de pull-in.
• Relais-indicator: brandt wanneer het relais is ingeschakeld.
• GND, RXD, TXD: UART-communicatie-interface op TTL-niveau, GND, RXD, TXD zijn respectievelijk verbonden met GND, TXD, RXD van de externe bedieningsterminal.

Pakket bestaat uit:

• 10 x Modbus RTU 7-24V relaismodule.
