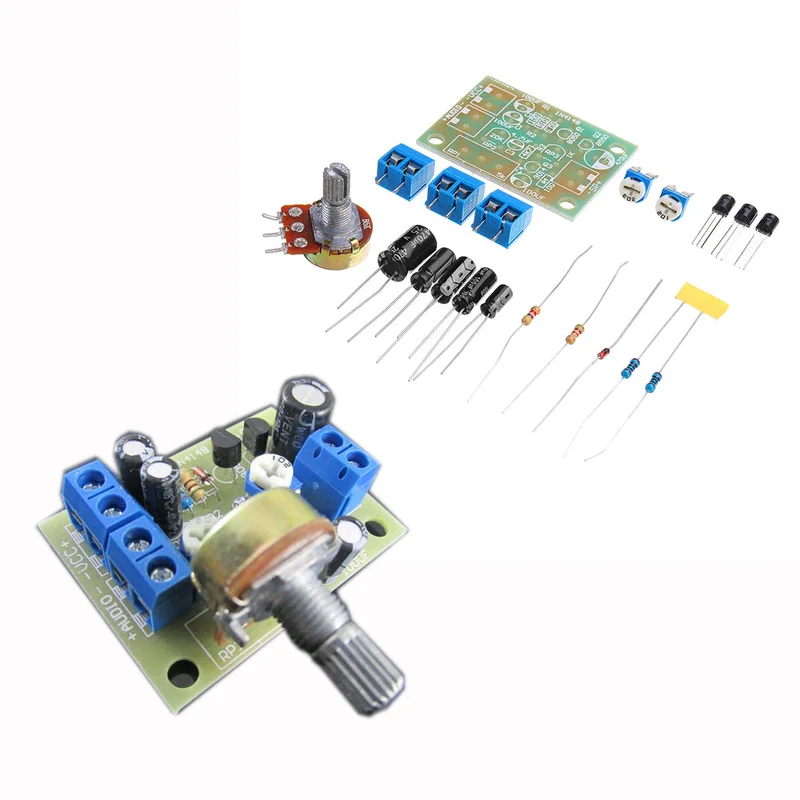

10 Stuks DIY OTL discrete component eindversterker kit-Kwaliteitsgarantie

Description

Omschrijving:Deze kit bevat een excitatieversterker (Q1) die een voldoende stuursignaal levert aan de eindtrap voor vermogensversterking. De weerstanden R1 en RP2 dienen als bias-weerstanden voor Q1. R3, D1 en RP3 zijn in serie verbonden in de collectorschakeling van Q1 om een voorspanning voor Q3 te creëren, zodat deze in de micro-geleidingstoestand kan functioneren en cross-over vervorming kan elimineren. C3 is een dempingcondensator die zelfexcitatie in het circuit voorkomt. Q3 fungeert als een complementaire symmetrische push-pull eindversterker en vormt de eindtrap voor vermogensversterking. C2 en R4 zijn onderdeel van de “bootstrap-circuits” en R4 fungeert als stroombegrenzende weerstand.
Ingangsspanning: DC 4-12VLuidspreker: 0,5W-10WPrintplaatformaat: 4,6 x 3,7 cmDit circuit is een klassiek analoog elektronisch circuit, dat vol zit met kennis en plezier om te inbegrepen:

10 x DIY OTL Discrete Component Eindversterker Kit
