Description
>>> Handleiding: Klik hier om <<< te openen

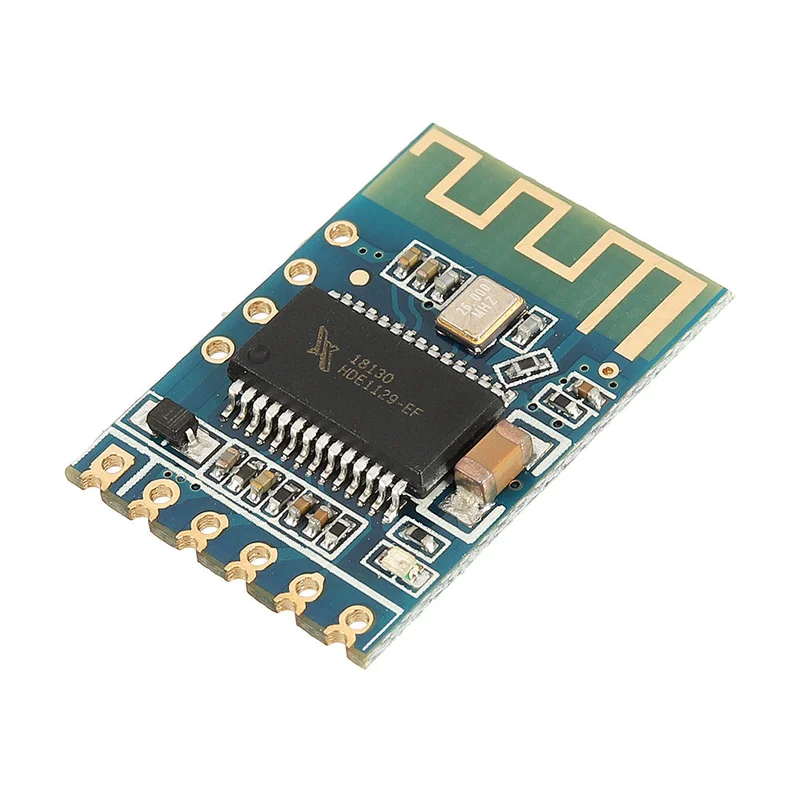

Opmerking: Pennen kunnen worden gesoldeerd op pinnen of patches met een pitch van 2,54 mm en een header van 2,54 pins.
| Pins | Functie | Beschrijving |
| 1 | VCC | Spanningsbereik van 4,2 tot 5V, kan niet hoger zijn dan 5V. |
| 2 | GND | Power GND. |
| 3 | L | Linkerkanaaluitvoer. |
| 4 | R | Rechter kanaal uitvoer. |
| 5 | DEMPEN | Hoog niveau bij dempen, meestal laag niveau. |
| 6 | KC | Lege pin. |
Vaak voorkomende problemen:1. Geen Bluetooth-zoekopdracht:Dit wordt meestal veroorzaakt door storing van de stroomvoorziening. Het is aan te raden om de voedingslijn te voorzien van een filtercircuit LC.2. Ondersteuning voor 3.7V voeding:De module wordt standaard gevoed door 5V. U kunt de bovenste diode van de module vervangen door een 0R50-weerstand of de draad kortsluiten om een lithiumbatterij te gebruiken.3. Bluetooth-signaal is te zwak:Zorg ervoor dat er geen metalen afscherming rond de antenne van de Bluetooth-module is en dat er geen bedrading of koper onder de antenne zit.4. Het huidige geluid is te luid:Dit wordt vaak veroorzaakt door interferentie van de voedingsaarde. Het is aan te raden om de bedrading van de eindversterker niet te lang te maken en de Bluetooth-aarde gescheiden te houden van de voedingsaarde.
Verpakking bevat:
10 x ontvangermodule
