Description

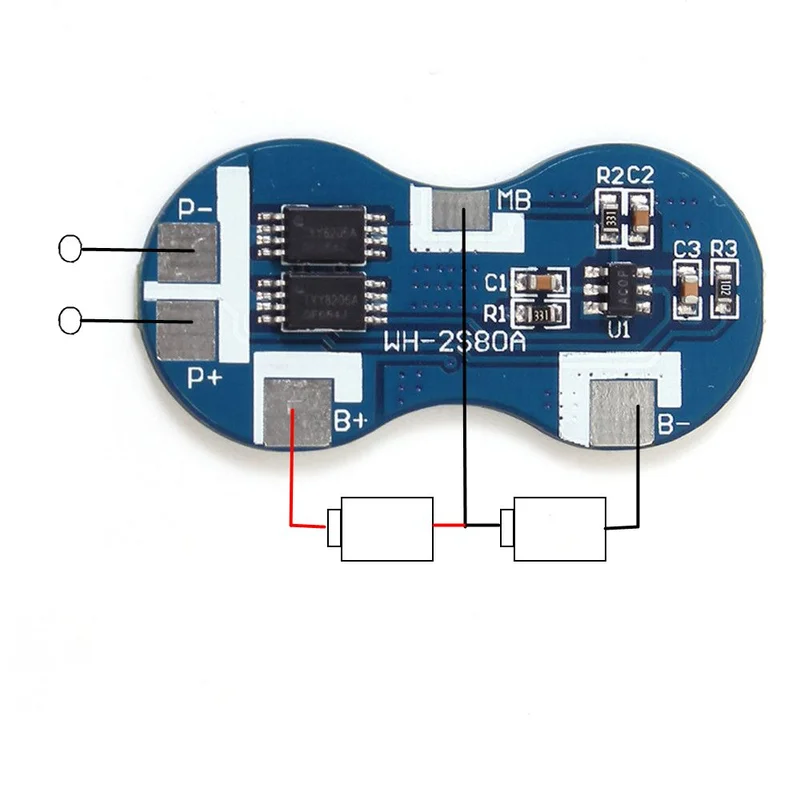

Kenmerken:1. Het beschermingsbord maakt gebruik van een hoogwaardige lithium polymeer oplaadbare batterijbeveiliging IC.2. Ingebouwde drie overstroomdetectiecircuits (stroom 1, stroom 2, laadkortsluiting).3. Via de MOS-buis kan de batterij opladen en ontladen.4. Verbind de aansluitingen van de oplader met hoge weerstandsspanningsapparaten.5. Bedrijfstemperatuurbereik: -40 graden tot 60 graden Celsius.6. Ingebouwd hoog-precisie spanningsdetectiecircuit.7. Laag Beschrijving:B + is aangesloten op de positieve kant van de verbindt de contacten van batterij 1 en batterij 2.B – verbindt het negatieve van de batterij.P + is aangesloten op de positieve aansluiting (laadzijde / afvoerzijde).P – is de negatieve terminal (gedeeld met lading / ontlading).
| Spanning | Laadspanning | DC9V CC / CV (Max. 12V) |
| Gelijkspanning in één sectie | ||
| Stroom | Eenfasige egalisatiestroom | |
| Stroomverbruik in één sectie (eigen verbruik) | ≤6uA | |
| Maximaal aanhoudende ontlaadstroom | 4A | |
| Overladen bescherming | Overladen detectiespanning | 4.29V Nauwkeurigheid: ≤ ± 0.025 V |
| Overload detectie vertragingstijd | 1s | |
| Overbeladingsdetectieherstelspanning | 4.05V Nauwkeurigheid: ≤ ± 0.025 V |
|
| Overontlading bescherming | Overontlading detectiespanning | 3V Nauwkeurigheid: ≤ ± 0.1V |
| Ontlaad vertragingstijd | 128ms | |
| Overontlading detectie herstelspanning | 3.2V Nauwkeurigheid: ≤ ± 0.1V |
|
| Overstroombeveiliging | Overstroom detectie spanning | 200mV Nauwkeurigheid: ≤ ± 30mV |
| Overstroom detectie stroom | 9.8A Nauwkeurigheid: ≤ ± 3A |
|
| Overstroom detectie vertragingstijd | 12ms | |
| Herstelstatus | Automatisch herstel | |
| Kortsluitingsbeveiliging | Detectiestatus | Externe kortsluiting |
| Detectie vertragingstijd | ≤50µs | |
| Herstelstatus | Automatisch herstel | |
| Interne weerstand | Beveiligingscircuit (MOSFET) | ≤21mΩ |
| Temperatuur | Werktemperatuurbereik | -40 ~ + 52 °C |
| Opslagtemperatuurbereik | -40 ~ + 125 °C |
Product gebruik:Geschikt voor 2 snaren van nikkel kobalt mangaan, lithium kobaltoxide, lithium mangaanoxide oplaadbare batterijen.2-serie lithium polymeer oplaadbare :1. Let bij aansluiting op de ingangs-/uitgangsspanning en laadstroom, en zorg ervoor dat het stroomverbruik van de kaart binnen de toleranties blijft.2. Wanneer de batterij is aangesloten, mag deze niet ontladen; in deze toestand kan continu opladen de normale bedrijfstoestand herstellen.3. Bij overbelasting en overladen van de batterij kan deze niet opladen of ontladen.4. Hoewel deze beveiligingskaart is uitgerust met interne anti-statische beveiligingscircuits, moet u ervoor zorgen dat er geen hoge statische elektriciteit op het beveiligingsbord inbegrepen:
10 x 2S Li-ion 18650 lithium batterijlader beschermplaat.
