Description

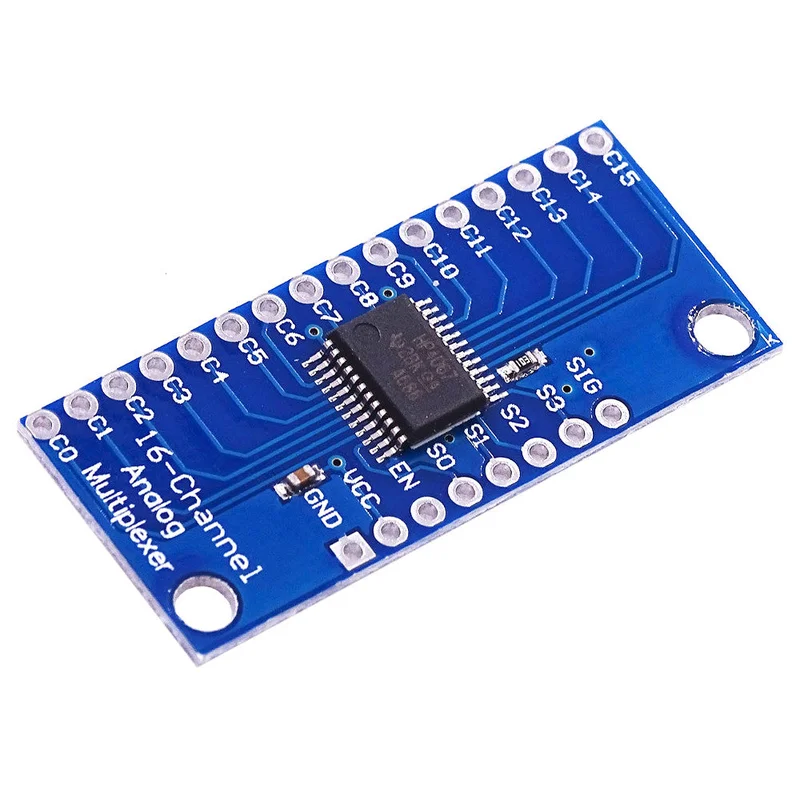

Beschrijving:Deze module is een 16-kanaals analoge/digitale multiplexer/demultiplexer gebaseerd op de CD74HC4067 chip. Deze chip fungeert als een draaischakelaar en stuurt de gemeenschappelijke pin (COM in het schema, SIG op de kaart) intern naar een van de 16 kanaalpinnen (CHANxx). Het werkt met zowel digitale als analoge signalen (de spanning mag niet hoger zijn dan VCC) en de verbindingen zijn bidirectioneel. Om het te bedienen, sluit u 4 digitale uitgangen aan op de adreskeuzepennen van de chip (S0-S3) en stuurt u het binaire adres van het gewenste kanaal (zie de datasheet voor details). Hiermee kunt u tot 16 sensoren op uw systeem aansluiten met slechts 5 pinnen!Omdat de multiplexer/demultiplexer ook werkt met digitale signalen, kunt u deze gebruiken om seriële data op TTL-niveau van of naar meerdere apparaten te verzenden. U kunt bijvoorbeeld de TX-pinnen van 16 apparaten aansluiten op één RX-pin op uw microcontroller, zodat u elk van die 16 apparaten kunt selecteren om naar te luisteren. Voor tweerichtingscommunicatie kunt u een tweede bord toevoegen om de TX-lijn van uw microcontroller naar 16 RX-lijnen van de apparaten te routeren. Door meerdere borden te gebruiken, kunt u vergelijkbare configuraties maken voor I2C, SPI, interne schakelaars zijn bidirectioneel, ondersteunen spanningen tussen aarde en VCC, hebben een lage “aan”-weerstand en een lage “uit”-lekkage. Om overspraak te voorkomen, wordt een “break-before-make”-schakeling uitgevoerd. Het bord breekt ook de “enable”-pin van de chip uit, die bij een hoge aanslag de gemeenschappelijke pin volledig ontkoppelt (alle schakelaars “uit”).Kenmerken:Werking: 2V tot 6V”Aan” weerstand: 70 Ohm @ 4.5V6ns break-before-make @ 4.5VTemperatuurbereik: -55°C tot 125°CFunctie: verzamelen van alle 16 analoge : CD74HC4067 16-kanaals analoge signaalschakelaarAnaloge ingang: C0-C15 (16 kanalen)Analoge uitgang: DIGKanaalregeling: S0-S3
Pakket bestaat uit:
10 x analoge digitale multiplexer
