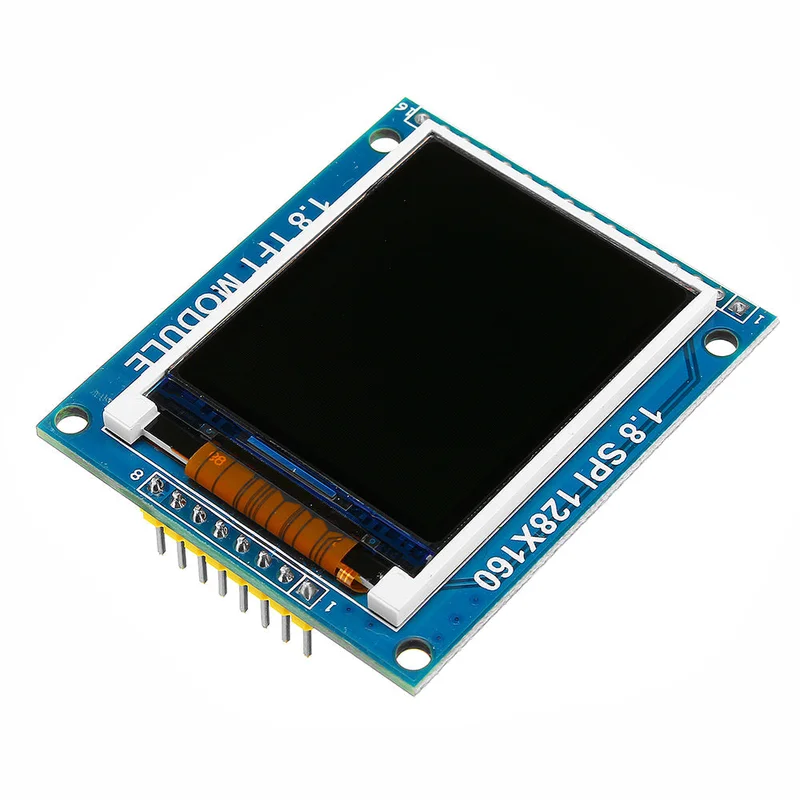

1.8 Inch 128×160 TFT LCD-module met SPI-serile poort-Kwaliteitsgarantie

Description

Kenmerken:- Module met regelaar IC ondersteunt voeding van 3,2 V / 5 V.- Voorzien van een SD-kaarthouder, ideaal voor experimenten zoals een digitale fotolijst.- Behoudt de Nokia 3310 / 5110-interface en ondersteunt de 1602-interface, eenvoudig in te pluggen en uit te halen.- IO voor gestroomlijnde bedrading.- LCD-resolutie: 128×160, driver-IC: ILI9163 / :IO voor gestroomlijnde bedrading: (slechts 3 IO’s na optimalisatie)1. RST – direct verbonden met de microcontroller resetsignaalterminal, deze IO kan besparen.2. D/C – verbonden met een laag niveau, de chip selecteert langdurig effectief, deze IO kan besparen.3. DIN – verbonden met IO-besturing voor datatransmissie.4. CLK – verbonden met IO-besturings SPI-bus.5. BL – Verbonden met de achtergrondverlichting, hoog niveau 3,3V is altijd helder, deze IO kan voor standaardbedrading: (6 IO)1. RST – verbonden met IO-controle voor LCD-reset.2. CE – verbonden met IO-besturingschipselectie.3. D/C – aangesloten op IO-besturingsregisterselectie.4. DIN – verbonden met IO-besturing voor datatransmissie.5. CLK – verbonden met IO-besturings SPI-bus.6. BL – verbind de achtergrondverlichting van de IO-besturing aan of uit of regel de helderheid met inbegrepen:
1 x 1.8 inch LCD-module
